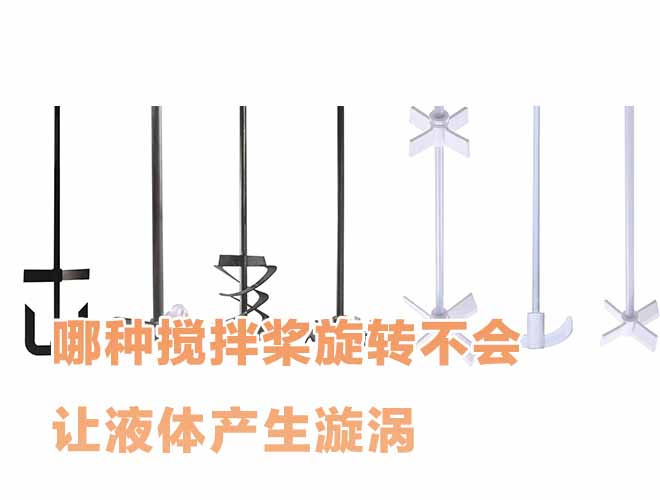

哪种搅拌桨旋转不会让液体产生漩涡_技术支持

选择轴流式搅拌桨或设计上能抑制漩涡形成的桨型，通常可以有效避免或显著减少液体产生漩涡。漩涡主要是由径向流主导和离心力作用导致的，因此要避免漩涡，就需要：

增强轴向流动：使流体主要沿着轴线方向（上下）循环，而不是被甩向釜壁。
减弱离心效应：减少将流体向外推的力。
破坏对称性：防止形成稳定的旋转核心。

以下是几种不容易产生漩涡或能有效抑制漩涡的搅拌桨类型：

轴流式桨 (Axial Flow Impellers):
- 工作原理：桨叶设计成类似于船用螺旋桨或飞机机翼的翼型，具有特定的倾角和扭曲度。当旋转时，主要产生强大的轴向流动（沿着搅拌轴方向，通常是向下），推动流体在釜内形成强烈的上下循环。
- 为什么不易产生漩涡：
  - 强大的轴向流主导了流场，压倒了可能形成漩涡的径向流分量。
  - 流体被有效地从液面中心区域抽吸向下，阻止了中心低压区的形成（漩涡的核心）。
  - 循环模式破坏了对称旋转流的稳定性。
- 典型代表：
  - 推进式桨 (Propeller): 最常见、最高效的轴流桨，通常有3或4个叶片。特别适合低粘度流体的混合、固体悬浮、传热等。对避免漩涡非常有效，尤其是在配合挡板使用时。
  - 斜叶涡轮 (Pitched Blade Turbine - PBT): 叶片通常以45°倾角安装。严格来说，它同时产生轴向流和径向流（称为混合流），但其轴向分量通常足以抑制漩涡形成，尤其在叶片倾角较大（如45°）和配合挡板时。比径向流桨（如直叶涡轮）好得多。
  - 高效轴流桨 (HE3, A310, Lightnin A320 等): 这些是优化设计的商业桨型，具有更复杂的翼型或叶片形状，旨在最大化轴向流量和效率，同时最小化功耗和漩涡倾向。
泛能式桨 (Hydrofoil Impellers):
- 工作原理：这是一类特殊的轴流桨，叶片采用高效的航空翼型设计，具有后掠、扭曲的叶片。它们能在低转速下产生非常高的轴向流量和低剪切力。
- 为什么不易产生漩涡：与推进式桨原理相同，但通常效率更高，产生的轴向流更强大、更均匀，漩涡抑制能力更强。
- 典型代表： Lightnin A200/A310, Ekato Paravisc, Chemineer HE3 等。
三叶后掠式桨 (3-Blade Retreat Curve Impeller):
- 工作原理：常用于带夹套的玻璃反应釜或搅拌槽。叶片向后弯曲（后掠），靠近釜壁旋转。
- 为什么不易产生漩涡：
  - 后掠设计本身产生的径向流分量较弱。
  - 更重要的是，它通常设计用于在非常靠近釜壁的位置旋转（间隙很小）。这种靠近壁面的运行方式极大地限制了流体在釜中心的自由旋转运动，物理上破坏了形成大规模漩涡的条件。
  - 它主要产生温和的切向流和一定的轴向流（取决于设计），但整体流动模式不利于漩涡稳定。
锚式/框式桨 (Anchor/Frame Impellers):
- 工作原理：轮廓与釜底和釜壁匹配，间隙很小。主要用于高粘度流体的传热和混合。
- 为什么不易产生漩涡：
  - 在高粘度流体中，流体本身的内摩擦力很大，漩涡极难形成。
  - 桨叶紧贴壁面运行，直接破坏了任何可能形成的旋转流结构。
  - 其流动主要是大范围的切向流动和壁面附近的刮擦作用，轴向流很弱，但粘度抑制了漩涡。

关键补充：挡板的作用

无论使用哪种桨型，安装挡板是防止漩涡最可靠、最常用的工程手段。
挡板的作用：垂直安装在釜壁上的长条形板（通常4块均匀分布）。它们破坏了搅拌系统的旋转对称性。
- 将原本的切向流/径向流打断并转化为轴向流和湍流。
- 防止流体在离心力作用下形成整体的旋转。
- 极大地增加混合效率。
与桨型的配合：即使是径向流桨（如Rushton涡轮），安装了挡板后也能有效消除漩涡，并显著改善混合效果。而对于轴流桨，挡板能进一步强化轴向循环，确保无漩涡运行，尤其是在大直径釜或高转速下。

总结：
