提高不锈钢反应釜搅拌桨的同心度是一个系统工程，需要从设计、制造、安装、调试和维护等多个环节严格控制。同心度不佳会导致振动加剧、轴承和机械密封过早失效、功率消耗增加、搅拌效果变差，甚至引发安全事故。

以下是从不同环节提高同心度的关键措施：

一、设计阶段 (源头控制)

合理的结构设计：
- 刚性设计：确保搅拌轴、轴封支撑（机架）、安装底板（上法兰）以及反应釜顶盖/安装口有足够的刚性。刚性不足会在受力（重力、扭矩、物料阻力）下变形，破坏同心度。
- 缩短悬臂长度：在满足工艺要求的前提下，尽可能缩短搅拌轴的悬臂长度（从底部轴承或轴封支撑点到桨叶底部的距离）。悬臂越长，轴端挠度越大，对同心度要求越高，也越难保证。
- 考虑底部支撑：对于大型或高转速反应釜，设计底部轴承是提高同心度和稳定性的最有效手段之一。需确保底部轴承的对中和润滑设计合理。
- 热膨胀补偿：考虑设备运行温度与安装温度的差异，以及釜内不同部位（轴、釜体、支撑结构）材料热膨胀系数的差异，在设计中预留热膨胀补偿措施（如柔性联轴器、可调支撑）。
精确的尺寸与公差：
- 在设计图纸上明确规定关键配合面的尺寸公差和形位公差（如同轴度、圆度、圆柱度、垂直度、平面度），特别是：
  - 反应釜顶盖安装法兰的平面度和垂直度。
  - 搅拌轴安装孔/轴套的同轴度和垂直度。
  - 搅拌轴各轴段的同轴度、直线度。
  - 搅拌桨与搅拌轴的配合面（如键槽、轴肩）的精度。
  - 轴承座、机架的加工精度。

二、制造与采购阶段 (质量保证)

关键部件加工精度：
- 严格按照设计图纸的精度要求加工所有零部件，特别是搅拌轴（保证直线度和各轴颈同轴度）、桨叶（保证安装孔/面与搅拌轴的配合精度）、反应釜顶盖安装法兰、机架/轴封支撑等。
- 使用高精度机床（如数控车床、磨床）进行加工。
- 关键尺寸和形位公差必须经过严格检验。
高质量轴承和轴封：
- 选用知名品牌、高精度等级的轴承（如P5, P6级）。
- 机械密封的动环、静环组件本身需保证良好的同轴度。

三、安装阶段 (最关键环节)

这是影响最终同心度最直接、最重要的环节。核心目标是保证搅拌轴中心线与反应釜理论中心线（通常由顶盖安装法兰中心或底部轴承座中心定义）重合。

基础准备：
- 确保反应釜安装稳固，基础平整、坚固、无沉降。
- 精确找平：使用高精度水平仪（如电子水平仪、合像水平仪）仔细找平反应釜的安装基准面（通常是顶盖安装法兰面或指定基准面）。水平度误差应控制在非常小的范围内（例如 ≤ 0.1 mm/m）。这是后续对中的基础。水平没找好，后面所有对中都是徒劳。

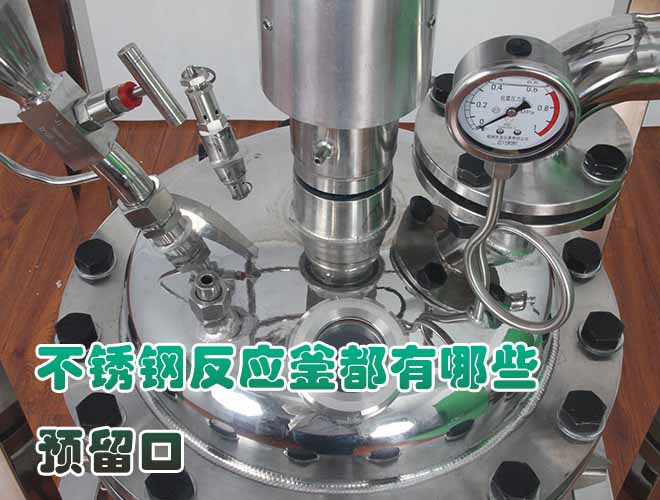

安装机架/轴封支撑：
- 将减速机支架（机架）或独立的轴封支撑安装在反应釜顶盖法兰上。
- 再次精确找平：在机架安装面上再次进行高精度找平。确保机架安装面与反应釜基准面平行且水平。
- 检查法兰配合：确保机架安装法兰与釜顶法兰配合良好，无翘曲、无间隙（或间隙均匀，符合设计要求），连接螺栓按要求均匀紧固。
搅拌轴与桨叶组装：
- 在安装到机架上之前，确保搅拌轴是笔直的（可进行简单校验）。
- 将搅拌桨（叶轮）牢固、准确地安装在搅拌轴上，确保桨叶与轴垂直，各连接件（键、锁紧螺母、顶丝）安装到位、紧固可靠。对于多级桨，要保证各级桨叶的相对位置和角度正确。
核心步骤 - 轴系对中：
- 目标：使搅拌轴的中心线通过反应釜的理论中心线，并与安装基准面垂直。
- 方法：
  - 双表法（常用）：将百分表（或千分表）固定在搅拌轴上，表针分别垂直指向釜内壁（或一个精确安装在釜中心的临时靶心）和指向釜顶法兰的端面（或机架下端面）。缓慢盘动搅拌轴一周，分别测量径向跳动（反映同心度）和端面跳动（反映垂直度）。
  - 激光对中仪（推荐，高精度高效率）：使用激光对中仪进行对中是最先进和精确的方法。将激光发射器和接收器分别安装在搅拌轴上和反应釜底部（或代表理论中心的靶标上）。通过测量激光点的位置偏差，仪器能直观显示水平和垂直方向的偏差值，并指导调整。精度远高于百分表。
  - 钢丝线对中法（大型设备）：在釜内拉一根通过理论中心的钢丝线，作为基准，用内径千分尺测量搅拌轴与钢丝线之间的距离来调整同心度。
- 调整：根据测量结果，通过调整机架/减速机底座下的可调垫片（楔形垫铁、顶丝等）来微量移动机架的位置，从而改变搅拌轴的位置。需要反复测量、调整，直至径向跳动和端面跳动均达到允许范围内（这个范围通常非常小，具体值需根据设备大小、转速、工艺要求确定，需查阅设备手册或咨询制造商，常见要求如径向跳动 ≤ 0.1mm - 0.3mm，甚至更低）。
- 垂直度：端面跳动的大小直接反映了轴与安装面的垂直度。垂直度差也会导致运行中的振动和偏心。调整同心度的过程通常也同时调整了垂直度。
安装驱动单元（减速机、电机）：
- 在搅拌轴系本身与釜体精确对中并固定后，再安装减速机和电机。
- 使用激光对中仪或双表法精确进行电机-减速机-搅拌轴之间的联轴器对中（平行度和角度偏差）。确保动力传递顺畅，避免附加应力破坏搅拌轴系的同心度。

四、调试与运行维护阶段

空载试车：
- 在未投料前，启动搅拌，低速运行。
- 仔细检查轴端（特别是靠近轴封处）的径向跳动（可用百分表监测），倾听有无异常声音，感受振动情况。如有异常，立即停机检查，重新对中。
负载运行监控：
- 投料运行后，密切关注振动、噪音、电流波动、轴封泄漏等情况。异常的振动往往是同心度不良的重要信号。
- 定期进行振动监测和分析，可以早期发现同心度劣化等问题。
定期检查与维护：
- 定期对中复查：设备运行一段时间（特别是初次运行或检修后）或经历温度剧烈变化、工艺调整后，应复查对中情况。热膨胀和基础沉降都可能导致对中状态变化。
- 检查轴承状态：定期检查轴承的磨损、游隙和润滑情况。磨损的轴承会破坏同心度。
- 检查轴封状态：检查机械密封的磨损情况，过大的磨损可能导致轴偏摆。
- 检查基础与紧固件：检查设备基础是否有沉降、开裂，所有连接螺栓是否紧固。
- 检查搅拌轴和桨叶：检查轴是否有弯曲变形（特别是拆卸后或怀疑受到撞击后），桨叶是否有变形、松动、腐蚀或物料粘附结垢导致的不平衡。
