不锈钢反应釜的表面处理技术并非单纯的“外观修饰”，而是围绕“提升耐腐蚀性、保障工艺适配性、延长设备寿命”三大核心目标形成的系统工程。其处理效果直接影响钝化膜稳定性、物料洁净度及介质兼容性——例如制药行业的GMP规范要求内壁粗糙度Ra≤0.2μm，化工行业强腐蚀工况需强化表面耐点蚀能力。以下从技术分类、工艺细节、适用场景及质量控制四个维度，全面解析主流表面处理技术。
一、核心目标：表面处理的技术价值导向
不锈钢反应釜的表面处理需兼顾“基础性能强化”与“行业场景适配”，具体可拆解为四大目标，不同技术围绕目标组合应用：
- 强化耐腐屏障：通过处理修复或增厚表面Cr₂O₃钝化膜，提升对Cl⁻、F⁻等腐蚀离子的抵御能力，减少点蚀、晶间腐蚀风险。
- 保障物料洁净：降低表面粗糙度，消除凹陷、划痕等“藏污纳垢”结构，避免物料残留与微生物滋生，适配食品、制药的卫生要求。
- 提升工艺适配性：针对特殊工况优化表面性能，如高温工况的耐热氧化处理、含颗粒物料的耐磨处理。
- 优化力学兼容性：减少焊接区域的应力集中，通过表面强化降低疲劳腐蚀风险，提升设备结构稳定性。
二、主流表面处理技术：分类解析与工艺细节
根据处理原理与效果差异，不锈钢反应釜的表面处理技术可分为“抛光修饰类”“钝化强化类”“涂层防护类”及“特殊功能类”四大体系，不同技术的工艺参数与适用场景差异显著。
1. 抛光修饰类技术：洁净与光滑的基础保障
抛光是反应釜内壁处理的核心工艺，通过物理打磨或化学溶解消除表面缺陷，降低粗糙度，同时为后续钝化处理奠定均匀基底。主流技术包括机械抛光、电解抛光与化学抛光。
（1）机械抛光：低成本的常规光滑处理
原理：通过砂轮、布轮、百叶轮等磨具的机械摩擦，逐步去除表面氧化皮、划痕及凹凸不平，使表面粗糙度降低。根据精度需求分为粗磨、中磨、精磨三个阶段，磨料粒度从80目逐步提升至1000目。
- 核心工艺参数：粗磨（80-120目氧化铝砂轮，转速1500-2000rpm）→ 中磨（400-600目碳化硅布轮，转速2000-3000rpm）→ 精磨（800-1000目羊毛轮+抛光膏，转速3000-5000rpm）；抛光压力控制在0.1-0.3MPa，避免压力过大产生表面应力。
- 效果与适用场景：表面粗糙度Ra可降至0.4-0.8μm，能满足食品加工（如酱料搅拌釜）、普通化工反应釜的基础光滑需求；成本仅为电解抛光的30%-50%，但无法实现镜面效果，且抛光后表面存在微小磨痕，需配合钝化处理提升耐腐性。
- 关键注意事项：抛光过程中需持续冷却（采用水溶性冷却液），避免局部升温导致表面氧化；磨具需按粒度分级专用，避免交叉污染影响精度；焊接接头区域需重点打磨，消除焊缝余高与咬边缺陷。
（2）电解抛光：镜面级的高端洁净处理
原理：将反应釜工件作为阳极，放入由磷酸、硫酸、铬酐组成的电解槽中，通过电化学溶解作用，选择性去除表面微观凸起部分，形成平整光滑的镜面表面，同时优化钝化膜结构。
- 核心工艺参数：电解液配方（磷酸60%-70%、硫酸20%-30%、铬酐2%-5%）；电解温度50-70℃，电流密度10-20A/dm²，电解时间10-20分钟；电解后需用去离子水冲洗至pH值中性，再烘干。
- 效果与适用场景：表面粗糙度Ra可降至0.1-0.2μm，形成均匀的镜面效果，无任何微观凹陷，完全满足制药GMP车间、生物工程反应釜的无菌需求（避免微生物附着）；抛光后表面钝化膜厚度从自然状态的2-5nm增至5-10nm，耐腐性提升30%以上。
- 技术优势与局限：相比机械抛光，电解抛光表面更均匀，无机械应力残留；但成本较高（约为机械抛光的2-3倍），且电解液含铬酐，需进行环保处理，适用于高端行业的核心反应釜（如API合成釜、疫苗生产釜）。
（3）化学抛光：复杂结构的均匀处理
原理：利用化学溶液（如硝酸-氢氟酸混合液）对不锈钢表面的选择性溶解作用，消除微观凸起，实现表面光滑化，无需外部机械摩擦，适用于釜体内部盘管、搅拌桨等复杂结构。
- 核心工艺参数：常用配方（硝酸10%-15%、氢氟酸2%-5%、水余量）；处理温度20-40℃，浸泡时间5-15分钟；处理后需用5%碳酸钠溶液中和，再用清水冲洗干净。
- 适用场景：无法进行机械抛光的异形部件，如反应釜内的导流板、多桨叶搅拌系统；表面粗糙度可降至0.8-1.6μm，满足中低端化工反应釜的需求，成本介于机械抛光与电解抛光之间。
- 风险控制：需严格控制氢氟酸浓度与浸泡时间，避免过度腐蚀导致壁厚减薄；操作时需做好防腐防护，避免溶液接触皮肤。
2. 钝化强化类技术：耐腐性能的核心升级
不锈钢的耐腐性依赖表面Cr₂O₃钝化膜，钝化处理通过化学或电化学方法，修复受损钝化膜并提升其稳定性，是反应釜耐腐保障的“关键工序”，需在抛光后进行。
（1）化学钝化：工业主流的耐腐处理
原理：采用强氧化性溶液（如硝酸、柠檬酸）浸泡工件，促进表面铬元素充分氧化，形成厚度均匀、结构稳定的钝化膜，同时溶解表面的铁、镍等活性金属，提升钝化膜中铬的比例。
- 主流工艺方案：根据材质与工况分为两种——① 硝酸钝化（适用于304/316L，硝酸浓度10%-20%，温度40-60℃，浸泡30-60分钟），钝化膜耐氧化性强；② 柠檬酸钝化（适用于低碳不锈钢如316L，柠檬酸浓度4%-6%，温度80-90℃，浸泡20-40分钟），环保无铬，符合食品级要求。
- 关键技术点：钝化前需确保表面无油污（用丙酮或酒精脱脂）、无氧化皮（抛光彻底）；钝化后必须冲洗至pH值7-8，避免残留酸液引发腐蚀；316L材质因含钼，钝化时间可缩短20%，但需提升溶液温度5-10℃。
- 检测方法：采用“蓝点试验”验证钝化效果——将10%铁氰化钾+20%硝酸混合溶液涂抹于表面，30秒内无蓝色斑点（铁氰化亚铁）即为合格，说明表面钝化膜完整。
（2）电化学钝化：精准控制的高端处理
原理：将反应釜工件作为阴极，放入钝化液（如硫酸-铬酐溶液）中，通过外加电流控制氧化反应，精准调控钝化膜的厚度（5-15nm）与成分，适用于高压、强腐蚀工况的反应釜。
- 核心工艺参数：钝化液配方（硫酸5%-10%、铬酐1%-3%）；电流密度2-5A/dm²，电压10-15V，处理时间15-30分钟；处理后进行封闭处理（用硅烷偶联剂浸泡5分钟），进一步提升钝化膜致密性。
- 优势与应用：钝化膜厚度均匀性优于化学钝化（偏差≤1nm），耐氯离子能力提升50%以上，可耐受Cl⁻浓度≤1500ppm的介质；适用于海洋化工、油气开采等高压高氯工况的双相钢反应釜（如2205、2507材质）。
3. 涂层防护类技术：极端工况的终极屏障
当介质腐蚀性超出不锈钢本身耐受范围（如氢氟酸、熔融强碱）时，需在表面涂覆特种涂层，形成“不锈钢基底+涂层屏障”的双重防护体系，核心技术包括有机涂层、无机涂层与金属涂层。
（1）聚四氟乙烯（PTFE）涂层：强腐蚀介质的首选
原理：通过喷涂或烧结工艺，在不锈钢表面形成厚度20-50μm的PTFE涂层，利用其化学惰性（几乎不与任何介质反应）实现耐腐防护，俗称“特氟龙涂层”。
- 工艺细节：表面预处理（喷砂粗化，Ra=1.6-3.2μm，增强附着力）→ 喷涂底涂（聚四氟乙烯乳液）→ 初烘（120℃/30分钟）→ 喷涂面涂 → 烧结（380-400℃/60分钟）；涂层附着力需达到GB/T 5210标准的1级（划格法无脱落）。
- 适用场景：耐受氢氟酸、王水、浓盐酸等极端腐蚀介质，适用于氟化工反应釜、制药行业的剧毒原料反应釜；工作温度范围-200℃至260℃，可适配大多数反应工况。
- 局限：涂层硬度较低（HV≤300），不耐机械冲击与磨损，不适用于含固体颗粒的搅拌工况；烧结时需控制升温速率（≤5℃/分钟），避免涂层开裂。
（2）陶瓷涂层：高温耐磨的特种防护
原理：采用等离子喷涂技术，将氧化铝（Al₂O₃）或氧化锆（ZrO₂）陶瓷粉末高速喷涂至不锈钢表面，形成厚度50-100μm的致密涂层，兼具耐高温与耐磨性能。
- 工艺参数：等离子弧电压60-80V，电流300-500A，喷涂距离100-150mm；涂层孔隙率≤2%，硬度HV≥1200，耐温可达1200℃（氧化铝）或2000℃（氧化锆）。
- 适用场景：高温反应釜（如裂解反应釜）、含硬质颗粒的搅拌釜（如矿石浸出釜）；可耐受高温氧化与颗粒冲刷，延长设备寿命3-5倍。
（3）金属涂层：高压工况的强化防护
原理：采用爆炸喷涂或超音速火焰喷涂（HVOF）技术，将镍基合金（如哈氏合金C-276）或钛合金粉末喷涂至不锈钢表面，形成与基底冶金结合的金属涂层，适用于高压强腐工况。
- 核心优势：涂层与基底结合强度≥50MPa，可耐受20MPa以上高压；耐腐性能与整体哈氏合金相当，但成本仅为整体材质的1/3-1/2，适用于大型高压反应釜的衬里处理。
4. 特殊功能类处理：适配个性化需求
针对特定工况需求，衍生出喷砂处理、激光熔覆等特殊表面技术，主要用于反应釜外壁或特定功能部件。
- 喷砂处理：采用80-120目石英砂或刚玉砂，以0.5-0.8MPa压力喷射外壁，形成粗糙表面（Ra=1.6-3.2μm），增强油漆附着力，用于反应釜外壁的防锈防护；避免用于内壁，防止表面粗糙导致物料残留。
- 激光熔覆：在搅拌轴、釜底等易磨损部位，采用激光将耐磨合金粉末（如碳化钨-钴）熔覆于表面，形成厚度2-5mm的强化层，硬度HV≥1500，耐磨性能提升10倍以上，适用于含高硬度颗粒的反应工况。
- 电解着色：通过电解在表面形成彩色氧化膜（如蓝色、金色），主要用于实验室小型反应釜的外观标识，不影响耐腐性能，膜厚控制在0.5-1μm，避免过厚导致膜层脱落。

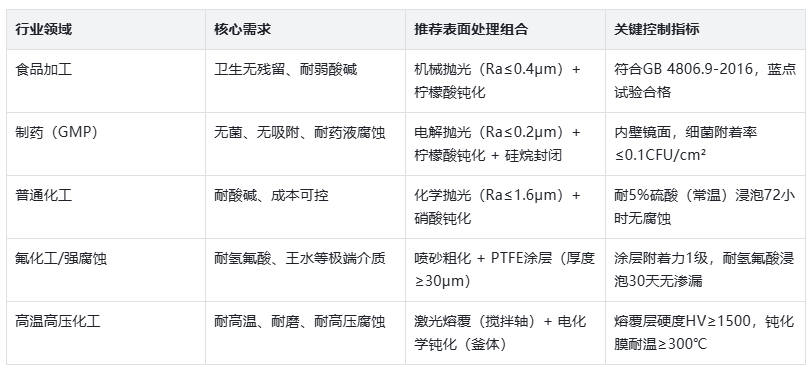

三、技术选型：基于行业与工况的匹配逻辑
表面处理技术的选型需遵循“工况优先、成本适配”原则，结合介质特性、压力温度、行业规范综合确定，以下为典型行业的技术组合方案：
四、质量控制与常见问题解决
表面处理的质量直接决定反应釜的运行安全，需建立“过程管控+成品检测”的全流程体系，同时针对常见问题制定解决方案。
1. 核心质量检测项目
- 粗糙度检测：采用表面粗糙度仪（精度≤0.01μm），每平方米选取3个检测点，取平均值；内壁需重点检测焊接接头区域，避免抛光不均。
- 钝化膜检测：除蓝点试验外，采用电化学极化曲线测试（钝化膜击穿电位≥1.0V，说明耐腐性优异）；定期抽样进行盐雾试验（中性盐雾，500小时无红锈）。
- 涂层质量检测：采用涂层测厚仪（精度≤1μm）检测厚度均匀性；划格法测试附着力；渗透检测（PT）排查涂层针孔缺陷。
- 力学性能检测：抛光与钝化后，需检测工件焊接接头的拉伸强度（不低于母材的90%），避免处理过程影响结构强度。

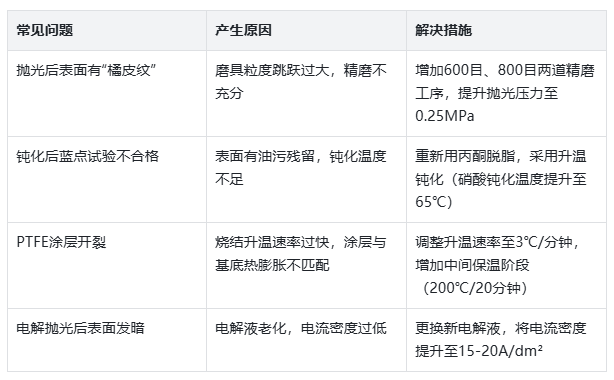

2. 常见问题与解决措施
五、发展趋势：绿色化与功能集成
随着环保要求与工艺升级，不锈钢反应釜表面处理技术呈现两大发展方向：一是绿色化，如无铬钝化（柠檬酸、植酸钝化）替代传统硝酸-铬酐钝化，水性PTFE涂层替代溶剂型涂层，减少污染物排放；二是功能集成化，如将耐磨、耐腐、抗菌功能整合为单一涂层（如银离子改性PTFE涂层，兼具耐腐与抗菌性能），适配生物制药等高端领域需求。此外，激光冲击强化等新型技术通过改变表面微观结构，无需涂层即可提升耐腐与耐磨性能，成为未来的重点发展方向。
六、总结
不锈钢反应釜的表面处理技术是“基础工艺+场景适配”的系统工程，抛光处理保障洁净光滑，钝化处理强化耐腐核心，涂层处理解决极端工况，特殊处理满足个性化需求。实际应用中，需先明确介质特性、工况参数及行业规范，再通过“技术组合-工艺管控-质量检测”的全流程操作，实现表面性能与设备寿命的最优化。未来，绿色化与功能化技术将进一步推动表面处理从“被动防护”向“主动适配”升级，为反应釜应用拓展更广阔的空间。
