不锈钢反应釜的耐腐性能是其核心技术指标，直接决定设备在化工、制药、食品等行业的适用寿命与运行安全。其耐腐性本质是“材质成分-微观结构-腐蚀环境”三者的动态平衡，不同不锈钢牌号通过调整铬、镍、钼等合金元素比例，形成差异化的耐腐能力，以适配不同介质与工况需求。以下从材质分类、耐腐机理、工况适配及性能提升四个维度展开详解。
一、核心材质牌号：成分决定耐腐基底
不锈钢反应釜的材质选择以奥氏体不锈钢为主，辅以双相不锈钢及特种镍基合金，各牌号的合金元素配比是耐腐性差异的根本来源，需结合介质腐蚀性、温度、压力等参数精准选用。
1. 奥氏体不锈钢：常规工况的主流选择
奥氏体不锈钢具有面心立方晶体结构，含铬量≥16%、镍量≥8%，具备良好的塑性、韧性及焊接性能，是中低腐蚀工况的首选。工业中应用最广泛的为304系列与316系列。
（1）304/304L不锈钢：基础耐腐材质
- 成分特性：含18%铬（Cr）、8%镍（Ni），304L为低碳版本（碳含量≤0.03%，304碳含量≤0.08%）。铬元素是形成耐腐钝化膜的核心，在空气中或氧化性介质中，铬会快速氧化形成一层致密的Cr₂O₃氧化膜，厚度仅2-5nm，能有效阻隔介质与基体接触，实现“自修复”耐腐效果；镍元素则稳定奥氏体结构，提升材质的韧性与抗晶间腐蚀能力。
- 耐腐范围：适用于中性介质（如水、乙醇、食用油）、弱氧化性介质（如稀硫酸≤10%、醋酸≤20%，常温）及弱还原性介质（如稀盐酸≤5%，常温）。在食品加工中用于酱料搅拌、饮用水处理，化工中用于普通溶剂合成等工况。
- 耐腐短板：对氯离子（Cl⁻）敏感，当介质中Cl⁻浓度超过200ppm（如海水、盐水、氯化物溶液）或温度升高（＞60℃）时，钝化膜易被破坏，引发“点蚀”或“应力腐蚀开裂”；无法耐受强氧化性介质（如浓硝酸＞50%）、强还原性介质（如浓盐酸、氢氟酸）及强碱（如氢氧化钠＞30%，高温）。304L因低碳特性，比304更适用于焊接工况，可减少焊接区域的晶间腐蚀风险。
- 力学与工艺性能：屈服强度≥205MPa，抗拉强度≥515MPa，延伸率≥40%；可进行冲压、卷制、焊接等加工，内壁可抛光至Ra≤0.4μm，满足食品级卫生要求。
（2）316/316L不锈钢：强腐蚀工况的升级之选
- 成分优化：在304基础上添加2%-3%钼（Mo），316L同样为低碳版本（碳≤0.03%）。钼元素的核心作用是增强钝化膜的稳定性，尤其在含氯离子、硫酸根等腐蚀性离子的介质中，能抑制腐蚀坑的形成与扩展，同时提升材质对非氧化性酸的耐腐能力。
- 耐腐范围：耐氯离子能力较304提升3-5倍，可耐受Cl⁻浓度≤1000ppm的介质（如淡盐水、医用生理盐水）；能耐受中浓度硫酸（≤50%，常温）、磷酸（≤85%，常温）、醋酸（任意浓度，≤80℃）、柠檬酸等有机酸；适用于制药行业的API合成（接触药液）、化工行业的酸碱中和反应、海水淡化相关实验等强腐蚀场景。
- 耐腐局限：仍无法耐受氢氟酸（无论浓度）、浓硝酸（＞70%，高温）、熔融强碱及含氟离子的强氧化性介质；在高温（＞300℃）且富氧环境中，耐腐性会随时间缓慢下降。316L的低碳特性使其在焊接后无需进行固溶处理即可避免晶间腐蚀，更适用于大型反应釜的制造。
- 性能优势：屈服强度≥170MPa，抗拉强度≥485MPa，延伸率≥40%；低温韧性优异，在-196℃液氮环境中仍能保持良好的冲击性能，可用于低温反应工况（如冷冻结晶）。
2. 双相不锈钢：高压强腐的特种材质
双相不锈钢（2205、2507等）由奥氏体与铁素体双相组织构成（两相比例约50:50），通过铬、钼、氮（N）等元素的协同作用，实现“高强度+高耐腐”的双重优势，是高压、高氯工况的核心材质。
（1）典型牌号：2205双相钢
- 成分特点：含22%Cr、5%Ni、3%Mo、0.14%N，氮元素作为奥氏体稳定元素，可替代部分镍，同时提升材质的强度与耐点蚀性能。
- 耐腐性能：耐氯离子能力远超316L，可耐受Cl⁻浓度≤5000ppm的介质（如油气开采中的含氯钻井液、化工中的氯化物反应液）；能耐受10%硫酸（≤100℃）、20%磷酸（≤120℃），同时具备良好的抗应力腐蚀开裂能力，适用于压力＞10MPa的高压反应釜（如加氢反应釜）。
（2）高端牌号：2507双相钢
- 成分升级：含25%Cr、7%Ni、4%Mo、0.27%N，更高的铬、钼含量进一步强化钝化膜，氮含量提升使强度与耐腐性再升级。
- 耐腐极限：可耐受Cl⁻浓度≤10000ppm的极端高氯介质（如湿法冶金的酸性含氯溶液），能在150℃下耐受20%硫酸，适用于极端工况如深海油气开发、强腐蚀高压反应等，使用寿命是316L的2-3倍。
- 力学性能：屈服强度≥485MPa，抗拉强度≥795MPa，是316L的2倍以上，可减少釜体壁厚（如10MPa高压釜，2507材质壁厚仅为316L的60%），降低设备重量与制造成本。
3. 特种镍基合金：极端腐蚀的终极方案
当介质腐蚀性超出不锈钢耐受范围（如氢氟酸、浓硝酸+氢氟酸混合液、熔融盐）时，需采用镍基合金（如哈氏合金C-276、因科镍合金625），虽不属于传统不锈钢，但因常作为反应釜核心部件（如釜衬里、搅拌轴）使用，需纳入材质体系考量。
- 哈氏合金C-276：含57%Ni、16%Cr、16%Mo、4%W，镍元素为主导形成稳定的钝化膜，钼、钨元素增强对卤素离子的耐腐能力，可耐受几乎所有化工介质（包括氢氟酸、浓盐酸、王水等），适用于军工、电子等高端领域的特殊反应，但成本是316L的8-10倍，通常仅作为衬里或局部部件使用。
- 应用场景：制药行业的剧毒强腐蚀原料反应、化工行业的氟化物合成、核工业的放射性介质处理等极端工况。
二、耐腐性的关键影响因素：不止于材质
不锈钢反应釜的实际耐腐性并非仅由材质决定，介质特性、工况参数及加工工艺会通过影响钝化膜的稳定性，显著改变设备的耐腐表现，需综合评估以避免腐蚀失效。
1. 介质特性：腐蚀的核心驱动力
- 介质浓度与温度：同一介质在不同浓度、温度下腐蚀性差异极大。例如，316L在常温下可耐受50%硫酸，但温度升至100℃时，5%硫酸即可使其发生均匀腐蚀；304在常温淡水中耐腐，但在80℃以上的含氯温水中，极易引发应力腐蚀开裂。温度每升高10℃，腐蚀速率通常提升1-2倍。
- 介质pH值与离子类型：酸性介质（pH＜4）易破坏钝化膜的碱性平衡，导致“均匀腐蚀”；碱性介质（pH＞12）在高温下会与铬反应生成可溶性铬酸盐，引发“碱脆”；卤素离子（Cl⁻、F⁻、Br⁻）是钝化膜的“天敌”，其中F⁻的腐蚀能力最强，即使10ppm浓度也会对316L造成点蚀。
- 介质状态：流动介质的腐蚀速率比静止介质高3-5倍（如搅拌中的盐酸溶液比静置时腐蚀更强），因流动会冲刷钝化膜，加速腐蚀；含固体颗粒的介质会产生“磨损腐蚀”，需在材质基础上增加耐磨涂层（如碳化钨）。
2. 工况参数：加剧或抑制腐蚀
- 压力：高压会加速腐蚀离子向钝化膜内部渗透，例如在10MPa高压下，316L对Cl⁻的耐受浓度从1000ppm降至500ppm；同时，高压下介质的溶解度增加（如高压氢气会渗透进入不锈钢内部，引发“氢脆”），需选用抗氢脆的材质（如2507双相钢）。
- 应力状态：反应釜的焊接接头、封头与筒体连接处存在残余应力，当应力值超过材质的屈服强度时，在氯离子等腐蚀介质作用下，会引发“应力腐蚀开裂”（SCC），这是不锈钢反应釜最常见的腐蚀失效形式。304的应力腐蚀开裂敏感性远高于316L，双相钢因强度高，残余应力低，抗SCC能力最优。
3. 加工工艺：影响钝化膜完整性
- 焊接工艺：焊接过程中，高温会导致焊缝区域铬元素烧损，形成“贫铬区”（铬含量＜12%），钝化膜无法形成，引发“晶间腐蚀”。解决措施包括：选用低碳材质（如304L、316L）、焊接后进行固溶处理（1050-1100℃加热后快速冷却，恢复铬的均匀分布）、采用氩弧焊打底（减少焊缝氧化）。
- 表面处理：内壁抛光精度不足（Ra＞0.8μm）会导致物料残留，残留介质长期附着会引发局部腐蚀；酸洗钝化不彻底（如焊接后未用硝酸-氢氟酸混合液酸洗），会残留氧化皮，氧化皮与基体形成电偶腐蚀，加速设备损坏。
三、工况适配：材质选择的实战逻辑
不锈钢反应釜的材质选择需遵循“介质优先、工况匹配、成本可控”原则，结合具体行业场景制定方案，避免“过度选材”或“选材不足”。
1. 按行业场景分类

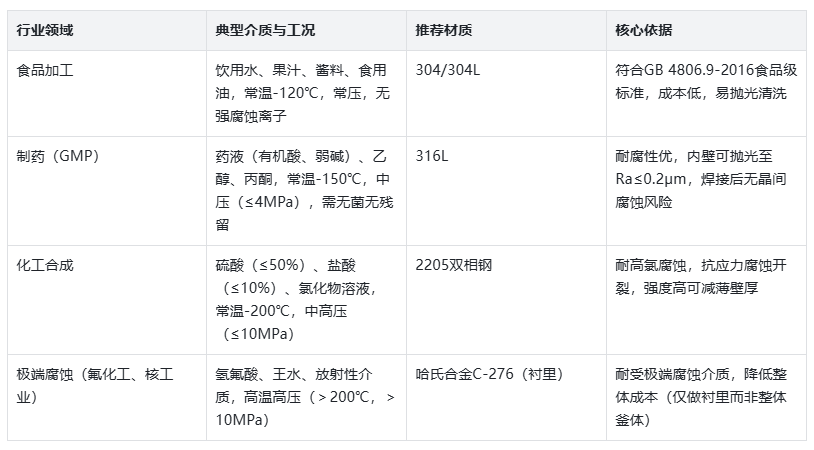

2. 特殊工况的材质升级策略
- 高氯工况：当Cl⁻浓度＞1000ppm时，从316L升级至2205双相钢；＞10000ppm时，采用哈氏合金衬里。
- 高压工况（＞10MPa）：优先选用双相钢（2205、2507），而非通过增厚316L壁厚实现承压（后者会增加设备重量与焊接难度）。
- 低温工况（＜-40℃）：选用316L或2507双相钢，避免使用304（低温下韧性下降易脆裂）。
四、耐腐性提升：从工艺到维护的全流程保障
在材质确定的基础上，通过优化加工工艺、强化运行维护，可使不锈钢反应釜的耐腐寿命延长50%以上，降低设备故障率。
1. 加工工艺优化
- 表面强化处理：内壁进行电解抛光（Ra≤0.2μm），比机械抛光更易形成均匀钝化膜；对双相钢釜体进行“固溶+时效”处理，提升硬度与耐腐性。
- 焊接质量控制：采用“氩弧焊打底+埋弧焊盖面”工艺，焊缝余高控制在2-3mm（减少应力集中）；每道焊缝进行渗透检测（PT），确保无裂纹、气孔等缺陷。
- 应力消除处理：大型反应釜焊接后进行整体退火处理（600-650℃保温2-4小时），消除残余应力，降低应力腐蚀开裂风险。
2. 运行与维护措施
- 介质控制：严格监控介质中Cl⁻、F⁻浓度，避免超标；对强腐蚀介质，定期检测pH值，避免异常波动。
- 清洗与钝化：反应结束后及时清洗釜体，避免物料残留（如酸性残留用5%碳酸钠溶液中和清洗）；每运行6个月，对内壁进行酸洗钝化处理（采用5%硝酸+0.5%氢氟酸溶液浸泡30分钟，再用清水冲洗干净），修复受损的钝化膜。
- 定期检测：每年进行一次无损检测，重点检查焊缝区域（超声检测壁厚，渗透检测裂纹）；每3个月检测一次钝化膜完整性（采用蓝点试验：涂抹10%铁氰化钾+20%硝酸溶液，无蓝点为合格）。
- 停用保护：设备长期停用时，内部吹干后充氮气（压力0.05MPa）保护，避免空气与水分接触引发氧化腐蚀；外部涂刷防锈漆，防止外壁锈蚀。
五、总结：材质与耐腐性的核心逻辑
不锈钢反应釜的材质与耐腐性本质是“合金元素调控钝化膜性能”的技术体系，304/316L系列适配常规工况，双相钢应对高压强腐，镍基合金解决极端腐蚀问题。实际应用中，需先明确介质特性（成分、浓度、离子类型）与工况参数（温度、压力、应力），再通过“材质选型-工艺优化-维护强化”的全流程管控，实现设备耐腐性与经济性的平衡。未来，随着合金技术的发展，低镍高钼不锈钢、纳米涂层强化不锈钢等新型材质将进一步拓展反应釜的耐腐边界，适配更极端的工业场景。
