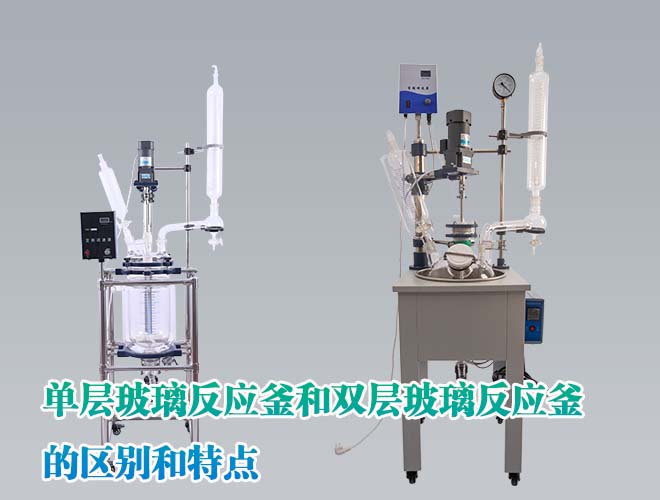

双层玻璃反应釜是一种常用于化学实验和工业生产的反应设备，具备夹层结构，可进行加热和冷却的精确温度控制。以下是双层玻璃反应釜的详细结构及使用规范：
一、双层玻璃反应釜的结构
内釜（反应釜体）
- 由高硼硅玻璃制造，具备耐高温、耐腐蚀和抗化学侵蚀的特点。内釜是反应物料的主要容器，透明设计便于观察反应进程。
夹层
- 外层与内层之间的夹层设计用于循环介质（如水、油、乙二醇等）加热或冷却反应釜内的物料。夹层内可以通入恒温水浴、油浴或低温冷却液。
搅拌系统
- 反应釜通常配有搅拌装置，搅拌器通过电机驱动。搅拌器的材质通常为聚四氟乙烯（PTFE）或不锈钢，耐腐蚀性好。可根据反应需求调整搅拌速度，确保物料混合均匀。
温度控制系统
- 双层玻璃反应釜一般配备温度传感器，可以实时监测釜内物料的温度。与外部加热/冷却设备相连，精确控制反应温度。
放料阀
- 反应釜底部设有放料阀，用于在反应完成后安全放出物料。常见的材质为不锈钢或聚四氟乙烯，确保无泄漏且易于清洗。
冷凝器
- 双层玻璃反应釜配备冷凝器，用于蒸馏或回流反应中的冷凝操作。冷凝器内通入冷却液，以冷却和回收蒸发物质。
真空接口
- 反应釜通常配有真空接口，可连接真空泵以进行负压操作，提高反应效率，减少反应时间，并保护物料不受氧化。
二、双层玻璃反应釜的使用规范
1. 安装准备
- 设备检查：在使用前，检查反应釜是否完好，确保釜体无裂痕，搅拌器、电机、密封圈等均无损坏。
- 位置安放：将反应釜放置在稳固的操作台上，周围应有足够的空间，以便操作、维护和散热。
- 冷却/加热装置连接：连接外部循环装置，如低温冷却液循环泵或恒温加热油浴，确保管道连接紧密无泄漏。
- 电气安全检查：插入设备电源，确认电压与反应釜额定电压一致。保证电源接地良好，避免漏电风险。
2. 物料添加
- 物料添加：将反应物料通过进料口加入反应釜。物料的添加量不应超过釜体容量的2/3，以防止反应物溢出。
- 搅拌操作：开启搅拌装置，根据物料的粘度调整搅拌速度，初次启动应从低速开始，逐步调高，避免对玻璃釜体产生冲击。
3. 加热与冷却操作
- 加热操作：根据反应要求，通过夹层通入恒温水或油进行加热。温度应缓慢升高，避免突然高温造成玻璃热应力损坏。
- 冷却操作：需要冷却时，通入低温冷却液，如乙二醇或冰水混合物。冷却时要控制流速，避免过快降温对釜体产生应力。
4. 温度控制
- 温控设备：通过温度传感器实时监控釜内反应温度，确保温度精确维持在设定范围内，避免过热或温度波动过大。
- 安全升温/降温：在整个反应过程中，确保温度变化平稳，尤其是进行低温反应或冷却时，避免釜体急剧降温导致的玻璃破裂。
5. 反应操作与监控
- 反应监控：实验过程中应随时监控釜体内部温度、压力、搅拌速度等参数，及时调整设备以确保反应稳定进行。
- 真空操作：若需在真空环境下进行反应，应使用真空泵调节反应釜内部的气压，同时注意防止过压或过热。
- 冷凝器使用：如反应产生挥发性气体，确保冷凝器运行良好，并且通入冷却水以冷凝和回收蒸发物质。
6. 反应完成后的操作
- 关闭设备：反应结束后，逐步降低温度，关闭搅拌装置、加热或冷却系统，确保反应物温度下降到安全范围。
- 放料操作：打开放料阀，缓慢放出反应物料。放料时需确保压力均衡，避免产生冲击或溅出。
- 清洗与维护：放料后应及时清洗釜体及搅拌器，防止残留物固化或影响下次实验。可使用适当的溶剂清洗，避免使用腐蚀性溶剂。
7. 设备维护
- 定期检查密封件：检查搅拌器轴封、密封圈等易损件是否磨损或老化，必要时及时更换，避免泄漏。
- 清洗管道和夹层：定期清洗冷却/加热夹层的管道，防止结垢影响传热效率。
- 电机与搅拌器维护：定期检查搅拌电机和搅拌杆的运行情况，润滑必要部件，确保设备正常运转。
三、安全注意事项
- 防护措施：操作时应佩戴护目镜、手套等防护装备，避免接触高温液体或化学品。
- 温度控制：避免反应釜在极端温度（过高或过低）下工作，确保加热/冷却过程平稳，防止釜体破裂。
- 真空操作：在真空反应中，确保设备各接口密封良好，防止空气进入破坏真空环境。
- 紧急处理：如出现设备泄漏或异常情况，应立即停止操作并进行排查，确保设备安全后再恢复使用。
总结：双层玻璃反应釜的结构设计使其能够实现高效的加热和冷却，同时具有精准的温控功能。使用过程中，应严格遵守操作规范，注意设备维护和安全操作，以确保反应顺利进行。
