10兆帕的压力,不锈钢反应釜壁厚多少

计算不锈钢反应釜在10兆帕(MPa)压力下的壁厚需要考虑几个重要参数,包括反应釜的内径、材料的许用应力、焊缝系数以及腐蚀裕量。下面我们用同样的公式和方法来进行计算。

假设条件

  • 设计压力 P=10P = 10P=10 MPa
  • 内径 D=1D = 1D=1 m (1000 mm)
  • 不锈钢材料的许用应力 σ=150\sigma = 150σ=150 MPa(具体值需参考具体不锈钢牌号和操作温度)
  • 焊缝系数 E=0.85E = 0.85E=0.85
  • 腐蚀裕量 C=2C = 2C=2 mm

壁厚计算公式

根据薄壁圆筒承受内压的设计公式:

t=P⋅D2⋅σ⋅E−P+Ct = \frac{P \cdot D}{2 \cdot \sigma \cdot E - P} + Ct=2⋅σ⋅E−PP⋅D​+C

将上述假设条件代入公式:

t=10⋅10002⋅150⋅0.85−10+2t = \frac{10 \cdot 1000}{2 \cdot 150 \cdot 0.85 - 10} + 2t=2⋅150⋅0.85−1010⋅1000​+2

t=100002⋅150⋅0.85−10+2t = \frac{10000}{2 \cdot 150 \cdot 0.85 - 10} + 2t=2⋅150⋅0.85−1010000​+2

t=10000255−10+2t = \frac{10000}{255 - 10} + 2t=255−1010000​+2

t=10000245+2t = \frac{10000}{245} + 2t=24510000​+2

t≈40.82+2t \approx 40.82 + 2t≈40.82+2

t≈42.82 mmt \approx 42.82 \text{ mm}t≈42.82 mm

计算结果

在设计压力为10 MPa、内径为1米的条件下,假设不锈钢材料的许用应力为150 MPa,焊缝系数为0.85,腐蚀裕量为2 mm,不锈钢反应釜的壁厚应至少为 42.82 mm。

注意事项

  1. 设计规范:实际设计应参考相关的设计规范和标准(如ASME、GB150等),计算公式可能会有所不同。
  2. 安全系数:实际设计中应考虑一定的安全系数,进一步增加壁厚以应对不确定因素。
  3. 许用应力:许用应力应根据具体的不锈钢牌号和操作温度进行确认。
  4. 专业设计:压力容器设计需要专业知识,建议由有经验的工程师进行详细设计和校核。

不锈钢反应釜,高压釜

上一篇

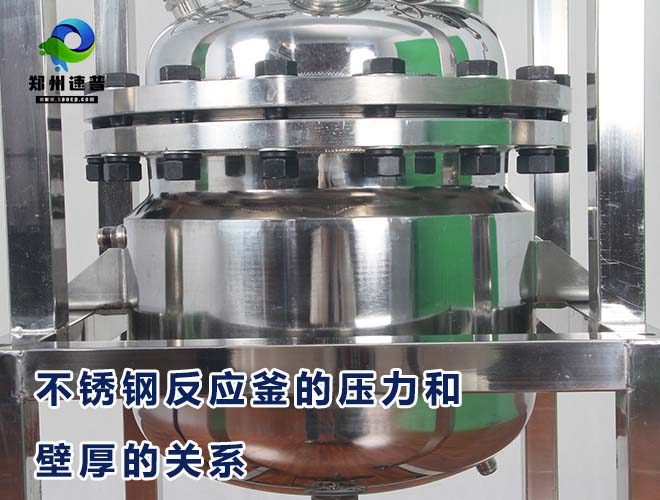

不锈钢反应釜的压力和壁厚的关系
