不锈钢反应釜的壁厚规格及标准

不锈钢反应釜的壁厚规格及标准主要取决于反应釜的设计压力、容积、操作温度以及所使用的不锈钢材料等因素。具体的壁厚规格和标准可以参考以下几点:

1. 设计标准和规范

不锈钢反应釜的设计和制造通常依据以下国际和国家标准:

  • ASME Boiler and Pressure Vessel Code (BPVC):这是美国机械工程师协会的锅炉与压力容器规范,适用于压力容器的设计、制造和检验。
  • GB 150《钢制压力容器》:这是中国的钢制压力容器标准,规定了压力容器的设计、制造、检验和验收要求。
  • EN 13445《非加热压力容器》:这是欧盟的非加热压力容器标准,涵盖了压力容器的设计和制造。

2. 壁厚计算

反应釜壁厚的计算主要考虑以下因素:

  • 工作压力(Design Pressure)
  • 工作温度(Design Temperature)
  • 材料的强度(Material Strength)
  • 腐蚀裕量(Corrosion Allowance)
  • 制造公差(Manufacturing Tolerance)

一般情况下,壁厚 ttt 的计算公式如下:

t=P⋅D2⋅S⋅E−0.6⋅P+Ct = \frac{P \cdot D}{2 \cdot S \cdot E - 0.6 \cdot P} + Ct=2⋅S⋅E−0.6⋅PP⋅D​+C

其中:

  • PPP 为设计压力
  • DDD 为内径
  • SSS 为材料的允许应力
  • EEE 为焊接接头效率
  • CCC 为腐蚀裕量

3. 常见壁厚规格

根据不同的设计条件,不锈钢反应釜的壁厚规格通常在以下范围内:

  • 小型反应釜(如实验室用,容积在50L以下):
    • 壁厚通常在2mm到6mm之间。
  • 中型反应釜(如中试或生产用,容积在50L到500L之间):
    • 壁厚通常在5mm到10mm之间。
  • 大型反应釜(如工业生产用,容积在500L以上):
    • 壁厚通常在8mm到20mm之间,甚至更大,具体视压力和温度而定。

4. 具体标准举例

以中国的GB 150标准为例,对于不同设计压力和温度的不锈钢反应釜,壁厚要求会有所不同。举例如下:

  • 设计压力1.6MPa,设计温度200°C,材质为SUS304不锈钢:
    • 容积100L,壁厚约为6mm。
    • 容积500L,壁厚约为8mm。
    • 容积1000L,壁厚约为10mm。

5. 实际应用中的考虑

  • 腐蚀裕量:对于处理腐蚀性较强的物料,需增加腐蚀裕量,一般为1mm到3mm。
  • 耐压性能:在高压操作下,需要增加壁厚以保证安全。
  • 制造工艺:考虑到焊接、加工等工艺因素,可能需要适当增加壁厚。

总之,具体的壁厚需要根据具体的使用条件、材料特性和设计规范来确定。设计时应结合工程实际,进行详细的力学计算和校核,确保安全和可靠性。

不锈钢反应釜,反应釜壁厚

上一篇

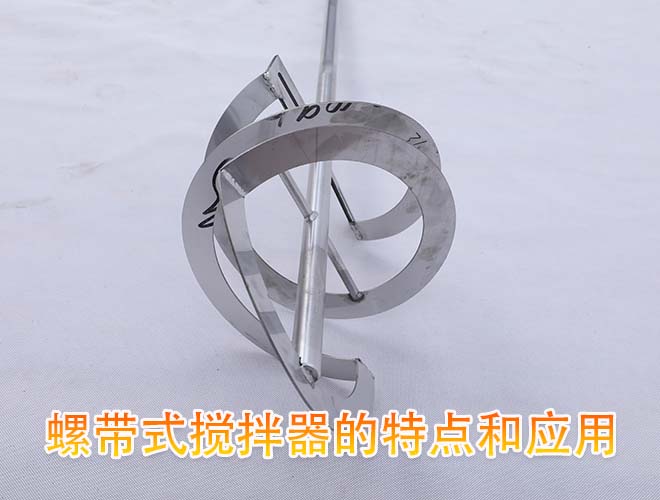

螺带式搅拌器适合什么物料
