不锈钢材质的选择直接决定了双层反应釜的耐腐蚀性、工作温度极限、安全性以及最终成本，是设备与工艺介质能否兼容的核心。

304、316L、321是化工反应釜最常用的三种奥氏体不锈钢。它们的区别主要在于合金元素的种类和含量，这直接影响了它们对不同介质的耐受能力。

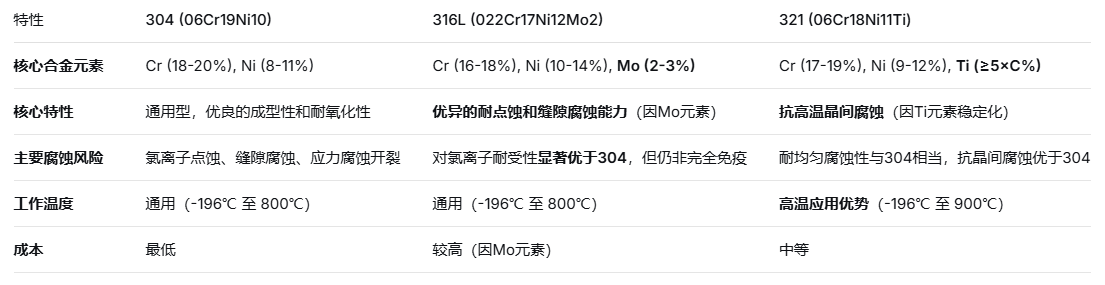

下表概括了三种材质的核心差异与适用介质导向：

对“适用介质”影响的详细分析

选择材质本质上是匹配材料的耐腐蚀性与介质的腐蚀性。主要考虑以下腐蚀类型：

1. 耐均匀腐蚀（整体腐蚀）

影响：介质（如酸、碱）与金属表面发生整体化学反应，导致壁厚均匀减薄。

材质对比：

对于大多数有机酸（醋酸、柠檬酸）、盐类溶液、碱性溶液，三种材质都表现良好。

对于氧化性环境（如硝酸），含钼的316L反而不如304和321。

关键点：需要根据介质种类、浓度和温度查阅“腐蚀数据手册” 进行具体评估。

2. 耐点蚀与缝隙腐蚀（最关键的区别之一）

影响：由氯离子等卤素离子引起，在局部形成小孔或缝隙内的剧烈腐蚀，极具隐蔽性和破坏性。

介质关联：

含氯离子介质：这是选材的分水岭。

304：耐氯离子能力差。即使氯离子浓度很低（如几十ppm），在升温或缝隙处也可能引发点蚀。不推荐用于任何含Cl⁻的工艺介质。

316L：钼(Mo)元素的加入极大地提高了抗点蚀能力。是处理低至中浓度氯离子介质（如海水、盐水、含氯有机物）的首选。但高温、高浓度氯离子环境仍可能腐蚀。

缝隙环境：法兰垫片处、搅拌桨连接处等。316L因含Mo，抗缝隙腐蚀能力也显著优于304。

3. 耐晶间腐蚀

影响：碳化铬在晶界析出，导致晶界附近贫铬，在特定介质中晶界被优先腐蚀，材料强度丧失。

介质与工艺关联：

危险温度区：450℃ - 850℃（如焊接热影响区）。

敏感介质：硫酸、硫酸盐溶液等。

材质对比：

304：在焊接或热处理后，处于敏化温度区，有晶间腐蚀风险。

316L：“L”代表低碳（C≤0.03%），从源头上减少了碳化铬析出，焊接性能优异，抗晶间腐蚀能力强。

321：钛(Ti)作为强碳化物形成元素，优先与碳结合，固定住碳，从而防止铬的消耗，专门用于解决高温下的晶间腐蚀问题。

4. 耐应力腐蚀开裂

影响：在拉应力和特定腐蚀介质共同作用下发生的脆性断裂，危害极大。

介质关联：

氯化物溶液是常见诱因。高温下风险加剧。

316L的抗氯化物应力腐蚀能力优于304，但仍不绝对安全。

321在高温氯化物环境中的表现也优于304。

对于极端环境，可能需要考虑更高级别的双相钢或镍基合金。

5. 高温氧化与强度

影响：长期在高温下工作，材料会氧化起皮，且强度下降。

介质与工艺关联：

321因其钛元素的稳定化作用，抗高温氧化性和高温强度最好，适合长期在500℃以上工作的反应釜（如某些高温聚合、缩合反应）。

304和316L通常用于800℃以下，但长期高温下性能不如321稳定。

选材指导原则总结

1.首选304的情况：

介质无氯离子、无强酸，为一般有机溶剂、水、油品、低浓度有机酸、碱液。

对成本敏感，工况温和的通用场合。

记住：304是“基础款”，对氯离子极其敏感。

2.首选316L的情况（最常用、最保险的高性能选择）：

介质中含有氯离子（如海水环境、含氯有机物、盐酸蒸气、盐浴）。

涉及生物技术、制药、食品（介质常含Cl⁻，且要求金属离子溶出少，316L更纯净稳定）。

需要优良焊接性能，避免焊后晶间腐蚀。

工况不明或介质成分复杂时，作为更安全的选择。

3.首选321的情况：

工作温度长期高于500℃，需要抗高温氧化和保持强度。

介质易引起晶间腐蚀（尤其在焊接后），且工作温度处于敏化区。

某些特定的高温腐蚀环境。

核心决策流程：

1.明确介质：列出所有成分，特别是Cl⁻浓度、pH值、氧化性/还原性。

2.确定工况：最高/最低工作温度、压力、是否存在缝隙结构、是否需频繁焊接。

3.评估风险：优先防范点蚀（查Cl⁻） 和晶间腐蚀（看温度与焊接）。

4.权衡成本：在满足安全和使用寿命的前提下，选择最经济的材料。

最后提醒：对于强腐蚀性介质（如浓硫酸、盐酸、氢氟酸等），即使是316L也不适用，需考虑哈氏合金、衬氟、搪瓷等其他材料。在关键应用中，务必进行材料腐蚀试验或咨询专业腐蚀工程师。
