一、设备概述与核心价值
电动葫芦不锈钢反应釜是将电动葫芦起重系统与不锈钢反应釜有机结合的工业设备组合，广泛应用于化工、制药、食品、新材料等行业，主要用于实现反应釜的吊装、升降、翻转、投料等操作，解决传统反应釜操作中人工强度大、效率低、安全性差等问题。

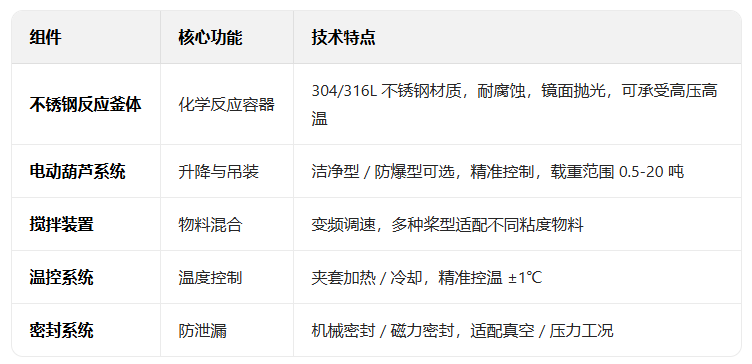

1.1 核心组件与功能
1.2 核心优势
1.高效便捷：电动葫芦实现反应釜盖快速升降，装卸物料时间缩短 60% 以上
2.安全可靠：避免人工搬运重物风险，防爆设计适配危险化学品场景
3.精准控制：升降高度可精确到毫米，确保密封效果和操作精度
4.清洁卫生：不锈钢材质 + 电动葫芦洁净型设计，满足 GMP 认证要求
5.多功能扩展：可实现釜体旋转（360°），便于清洗和出料
二、电动葫芦与不锈钢反应釜的协同工作原理
2.1 基本工作流程
1.安装定位：通过电动葫芦将反应釜吊装至指定工位，精准定位固定
2.釜盖操作：电动葫芦控制釜盖升降，开启时升起釜盖，密封时精准下降并压紧密封垫片
3.投料作业：
固体原料：通过电动葫芦吊运包装袋，从人孔直接投入
液体原料：配合漏斗 / 管道系统，电动葫芦辅助定位投料装置
4.反应过程：关闭釜盖，启动搅拌和温控系统，电动葫芦处于待机状态
5.出料与清洗：反应完成后，电动葫芦升起釜盖，可翻转釜体便于出料和彻底清洗
2.2 关键技术协同点
1.载荷匹配：电动葫芦额定载重必须≥反应釜总重量（含物料）的 1.2 倍，确保安全系数
2.升降同步：大型反应釜需双葫芦同步控制，避免倾斜导致密封失效
3.防爆协同：危险化学品场景下，电动葫芦与反应釜需同时具备防爆资质（Ex d IIB T4）
4.控制集成：优选 PLC 联动控制，实现升降 - 搅拌 - 温控的协同操作，提升自动化水平
三、典型应用场景与客户案例
3.1 行业应用场景
3.1.1 制药行业
无菌原料药生产：洁净型电动葫芦配合 316L 反应釜，实现 "三步反应一锅法"，原料损耗从 5% 降至 1.2%，年节约成本超百万元
头孢类抗生素合成：电动葫芦精准控制釜盖升降，避免物料污染，满足 GMP 无菌要求
3.1.2 精细化工
醇酸树脂生产：电动葫芦吊运 500kg 固体原料从人孔投入，配合侧投料孔实现多元醇精准添加
氟化物合成：316L 反应釜 + 防爆电动葫芦，适配强腐蚀性介质和易燃易爆环境
3.1.3 新材料领域
锂电池材料制备：电动葫芦辅助磷酸铁锂前驱体混合，物料均匀度达 98.5%，振实密度偏差≤0.03g/cm³
高纯石英砂酸洗：电动葫芦将石英材料吊运至双锥反应釜，通入氢氟酸 / 盐酸混合液处理
3.2 客户应用案例
案例 1：某头孢类药企反应釜升级项目
问题：传统人工开盖投料，每次操作需 3 人配合，耗时 45 分钟，且存在交叉污染风险
解决方案：采用 2 吨洁净型电动葫芦 + 1000L 316L 不锈钢反应釜组合
效果：单人操作 10 分钟完成开盖投料，污染风险降至 0，生产效率提升 300%，年节约人工成本 20 万元
案例 2：某精细化工企业废溶剂回收项目
问题：废溶剂蒸馏反应釜清洗困难，人工清理残渣效率低且存在安全隐患
解决方案：配备电动升降旋转反应釜，可 360° 翻转，电动葫芦辅助出料
效果：清洗时间缩短 70%，操作人员无需接触危险残渣，设备连续运行 8000 小时无故障
四、安装与维护规范
4.1 安装关键要点
1.基础要求：
安装平台承重≥设备总重量的 1.5 倍，水平度误差≤2mm/m
电动葫芦轨道固定牢固，工字钢边缘与轮缘间隙保持 3-5mm
2.协同安装步骤：
① 安装电动葫芦轨道→② 吊装电动葫芦→③ 安装反应釜支座→④ 吊装反应釜本体→
⑤ 连接搅拌与温控系统→⑥ 调试电动葫芦与反应釜的协同动作→⑦ 密封测试与空载运行
3.安全装置配置：
电动葫芦需配备限位开关、过载保护、紧急停止按钮
反应釜安装安全阀、压力传感器、温度报警装置
4.2 日常维护与保养
4.2.1 电动葫芦维护要点
4.2.2 不锈钢反应釜维护要点
1.每次使用后彻底清洗釜体和搅拌系统，避免物料残留导致腐蚀
2.定期检查密封件磨损情况，真空工况下建议每月更换一次密封垫片
3.夹套系统定期排污，防止结垢影响传热效率
4.316L 不锈钢反应釜避免接触含氯清洁剂，防止晶间腐蚀
五、安全操作指南
5.1 电动葫芦操作安全规程
1.操作人员资质：必须经过专业培训，持证上岗，熟悉设备性能和操作规程
2.作业前检查：
确认电动葫芦空载运行正常，限位装置有效
检查吊钩、钢丝绳、吊具完好，无裂纹、变形
清除作业区域障碍物，设置警示标志
3.吊装操作规范：
严禁超载，额定载重范围内使用
起吊前确认吊点正确，工件平稳，无倾斜
升降过程中保持匀速，避免急停急起
釜盖升降时，操作人员需避开正下方区域
5.2 反应釜操作安全要点
1.投料安全：
固体投料时，电动葫芦吊运速度≤0.5m/s，防止物料飞溅
易燃易爆物料投料前，确保系统接地，消除静电
腐蚀性物料需佩戴防护装备，避免接触皮肤
2.反应过程监控：
实时监控温度、压力，超温超压时立即启动安全联锁系统
搅拌系统异常振动时，立即停机检查，排除故障
3.紧急情况处理：
泄漏事故：立即停止进料，启动通风系统，疏散人员，切断火源
电动葫芦故障：启用手动下降装置，确保反应釜盖安全关闭
六、选型指南与定制方案
6.1 电动葫芦选型参数

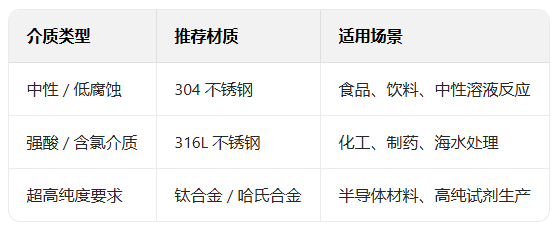

6.2 不锈钢反应釜材质选择
6.3 定制化服务方案
1.尺寸定制：根据客户车间空间和工艺需求，定制反应釜容积 (50L-5000L) 和电动葫芦轨道长度
2.功能扩展：
增加釜体旋转功能 (0-360°)，便于清洗和出料
集成自动投料系统，实现物料精准计量和添加
远程监控系统，支持手机 APP 实时查看设备运行状态
3.售后服务：提供安装调试、操作培训、定期维护、备件供应等一站式服务
七、总结与展望
电动葫芦不锈钢反应釜的协同应用，彻底改变了传统反应釜的操作模式，实现了高效、安全、精准、清洁的生产目标。随着自动化技术的不断进步，未来将朝着智能联动、无人化操作、远程监控的方向发展，进一步提升工业反应过程的智能化水平和生产效率。
对于工业设备采购，建议选择具备电动葫芦与反应釜双重生产资质的厂家，确保设备匹配度和售后服务质量，实现 1+1>2 的协同效果。
实用提示
定期组织操作人员进行安全培训和应急演练，提升风险防范能力
建立设备运行档案，记录每次操作参数和维护情况，便于追溯和优化
建议每半年进行一次全面的设备性能评估，及时发现并解决潜在问题
