不锈钢反应釜的釜体与密封系统是两个最核心的部件，直接决定了设备的安全性、可靠性、使用寿命和工艺适应性。它们相互关联，共同构成了反应釜的“心脏”与“关卡”。以下是对这两个系统的详细解析：

一、 不锈钢反应釜釜体

釜体是反应发生的容器，其设计与选型需综合考虑压力、温度、介质和传热需求。

1. 主体结构形式：

单层釜体： 结构最简单，仅为一个不锈钢容器。通常用于无需外部加热/冷却，或通过内置盘管、电热棒等方式进行温控的场合。

夹套式釜体（最普遍）： 由内筒体（接触物料）和外筒体（夹套层）构成，两者之间形成环形空间，用于流通导热油、蒸汽、冷却水等热媒，从而实现高效的加热或冷却。

全夹套： 覆盖筒体大部分区域，换热面积大，通用性强。

半圆管/盘管夹套： 将半圆管或螺旋盘管焊接在筒体外壁。承压能力更强，更节省热媒，结构更紧凑，适用于中高压反应釜，是当前主流的高性能设计。

整体蜂窝夹套： 采用冲压技术在筒体上形成规则排列的凹槽（蜂窝），强度高，承压好，换热效率高，外观整洁。

2. 关键设计要点：

材质： 根据介质腐蚀性选择，如前文所述（304, 316L, 321等）。

压力设计： 需分别设计内筒设计压力（由反应压力决定）和夹套设计压力（由热媒压力决定），并取更严格者作为设备的设计压力。

传热计算： 根据工艺的升/降温速率要求，计算所需的换热面积，从而确定夹套的形式和高度。

内表面处理： 根据卫生等级要求，进行抛光。常见等级有：

机械抛光（Ra≤0.4μm）： 食品、化妆品级。

电解抛光（EP，镜面效果）： 生物制药、高纯化学品，表面更光滑，不易挂料，易清洗灭菌。

接口与开孔： 根据工艺需要预留进料口、出料口、测温口、压力表口、安全阀口、视镜口、清洗球口（CIP）等。

二、 密封系统（核心关键）

密封系统是防止反应介质（尤其是易燃、易爆、有毒、贵重物料）泄漏的关键，分为静密封和动密封。

1. 静密封：

部位： 指所有没有相对运动的连接处，如釜盖与釜体的法兰连接、各管口法兰、视镜、温度计套管等。

密封元件： 主要使用金属缠绕垫片（耐高温高压，应用最广）、聚四氟乙烯包覆垫（耐腐蚀）、橡胶O型圈（低压、卫生场合）等。

设计要求： 法兰面的光洁度、平整度及螺栓的预紧力（需按对角线顺序逐步拧紧）至关重要。

2. 动密封（重中之重）：

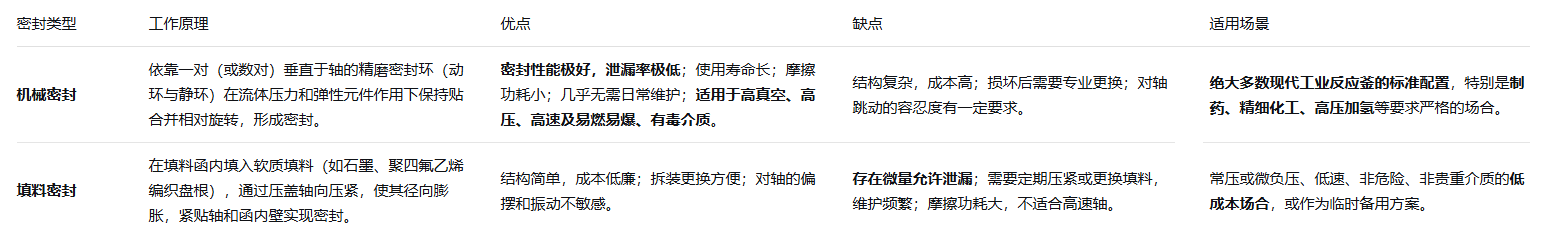

指搅拌轴穿过釜盖旋转处的密封，是技术难度最高、最容易失效的点。主流方案有两种：

3. 机械密封的选型进阶：

单端面机械密封： 一套动静环。结构简单，需配合密封液（缓冲液） 系统使用，密封液压力通常比釜内压力高0.1-0.2MPa，起润滑、冷却和泄漏指示作用。

双端面机械密封： 两套面对面或背对背的动静环，形成一个独立的密封腔。向密封腔内注入隔离液（屏障液，压力高于釜内）。即使第一道密封失效，第二道密封和高压隔离液也能完全阻止反应介质外泄。安全性最高，用于剧毒、极度危险、高纯度或完全不允许任何泄漏的场合。

集装式机械密封： 所有部件预装成一个整体模块，安装精度高，更换快捷简便，已成为主流。

三、 釜体与密封系统的协同选型总结

在实际选型中，必须将两者与工艺条件联动考虑：

1.常规腐蚀性介质，中低压，一般要求：

釜体： 316L不锈钢，全夹套或半管夹套。

密封： 单端面机械密封（标配）。

2.高危险性介质（易燃易爆、剧毒、强致癌物），或高真空/高压：

釜体： 316L或更高等级材料，整体夹套或半管夹套以确保承压和强度。

密封： 必须选用双端面机械密封，并配置稳定的隔离液加压系统。

3.卫生级（制药、食品、生物工程）：

釜体： 316L，电解抛光至镜面（EP），所有连接处采用卫生级快装卡箍或无菌法兰。

密封： 选用符合卫生设计的机械密封（易于在线清洗CIP/在线灭菌SIP），材质可选哈氏合金或特殊陶瓷，通常仍需双端面密封以确保无菌屏障。

4.高温工况（>200℃）：

釜体： 考虑材料高温强度，可能选用321或更高牌号。

密封： 密封件材质需耐高温（如特种碳石墨、硬质合金），并确保冷却系统（密封腔冷却水套）高效可靠。

核心原则：釜体提供强度与耐蚀的“堡垒”，密封系统则是守护关键“旋转通道”的“精密关卡”。对于关键工艺，在密封上的投资永远物超所值**，它能最大程度地避免安全事故、生产损失和环境污染。
