不锈钢反应釜作为化工、医药、食品等行业的核心承压反应设备，其维护保养直接关系到设备寿命、生产安全及工艺稳定性。维护保养需遵循 “预防为主、定期检查、精准维护” 原则，从日常操作、定期检修、腐蚀防护、清洁管理等多维度系统开展，具体方案如下：
一、日常操作维护：避免 “隐性损伤”
日常操作不当是导致反应釜过早损耗的主要原因，需严格规范以下环节：
1.进料前检查
确认釜内无异物（如工具、残渣），避免搅拌时划伤内壁；
检查法兰密封面、垫片是否完好（无裂纹、变形），防止进料后泄漏；
验证安全附件（安全阀、压力表、爆破片）是否在有效期内，且指针 / 读数正常。
2.介质兼容性控制
严禁加入与不锈钢材质冲突的介质（如高浓度氯离子溶液、强氧化性酸，易引发晶间腐蚀）；
若反应介质含固体颗粒，需先过滤去除，避免颗粒磨损搅拌轴密封件或釜壁。
3.运行参数稳定
升温 / 降温速率不超过设备规定值（通常≤5℃/min），防止温差过大导致釜体产生热应力、开裂；
压力、温度严格控制在设计范围内（如不锈钢 304 反应釜常用压力≤1.6MPa，温度≤200℃），避免超压超温引发安全事故。
4.停机后基础处理
立即排空釜内残留介质（尤其是易结晶、易腐蚀的介质，如盐溶液、有机酸），避免长期滞留导致内壁锈蚀；
关闭电源、气源，记录运行数据（如运行时长、压力温度波动），为后续检修提供依据。
二、定期检修：按周期 “全面排查”

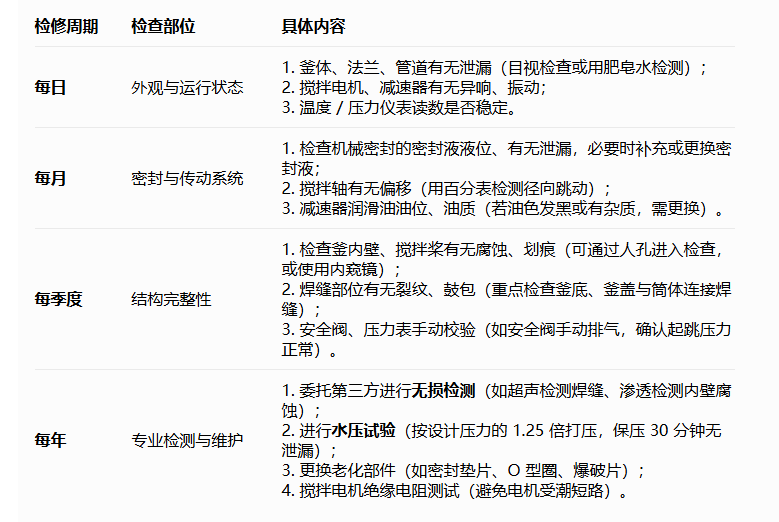

根据设备使用频率（如连续运行 / 间歇运行），制定分级检修计划，核心项目如下：
三、腐蚀防护：延长不锈钢 “抗蚀寿命”
不锈钢虽耐腐蚀，但长期接触特定介质或环境仍可能出现锈蚀，需针对性防护：
1.材质适配优化
若介质含氯离子（如盐水、盐酸稀释液），优先选用耐蚀性更强的材质（如 316L 不锈钢，含钼元素，抗氯离子腐蚀能力是 304 的 3-5 倍）；
釜内可做钝化处理（如用 5%-10% 硝酸溶液浸泡 1-2 小时，形成致密氧化膜），每年 1-2 次，增强抗蚀性。
2.避免 “电化学腐蚀”
禁止将不同材质的金属部件（如碳钢螺栓、铜管道）直接与不锈钢釜体接触，需加绝缘垫片（如聚四氟乙烯垫片）隔离；
釜体接地（接地电阻≤4Ω），防止静电积聚引发电化学腐蚀。
3.环境控制
设备周围保持干燥、通风，避免长期处于潮湿、多粉尘环境（粉尘堆积易吸收水分，形成局部腐蚀环境）；
若车间有腐蚀性气体（如氯气、二氧化硫），需安装排气装置，减少气体对釜体外壁的腐蚀。
四、清洁管理：防止 “残留污染” 与 “二次损伤”
清洁需兼顾 “彻底性” 与 “无损伤”，不同残留类型对应不同清洁方案：
1.常规残留清洁
反应后用清水冲洗釜内，若有油污或有机物残留，可用中性清洁剂（如洗洁精、5% 碳酸钠溶液）浸泡 30 分钟后刷洗，避免使用强酸强碱（如浓盐酸、氢氧化钠）；
清洁工具选用软质材料（如尼龙刷、海绵），严禁使用钢丝球、砂轮片等硬质工具，防止划伤内壁氧化膜（划伤后易引发局部腐蚀）。
2.顽固残留处理
结晶类残留（如盐类、糖类）：用 80-100℃热水浸泡溶解后冲洗；
焦糊类残留（如有机物碳化）：用 10% 硝酸溶液（常温）浸泡 2-4 小时，再用清水冲洗（操作时需戴防腐手套、护目镜）。
3.清洁后干燥
清洁后用压缩空气（干燥、无油）吹干釜内，或打开人孔、排气阀自然通风 24 小时，确保内壁无积水（积水易导致不锈钢生锈）。
五、故障应急与记录：保障 “可追溯性”
1.常见故障处理
泄漏：若法兰泄漏，立即停机泄压，更换垫片；若釜体焊缝泄漏，严禁继续使用，需停机后补焊并重新做无损检测；
搅拌异响：先停机检查，若因轴承磨损，更换轴承；若因搅拌轴偏移，调整轴的同轴度；
温度失控：若加热系统故障，关闭热源，启用冷却系统降温，排查温控仪或加热管是否损坏。
2.维护记录管理
建立设备 “维护档案”，记录每次检修、清洁、故障处理的时间、内容、操作人员；
定期（每半年）汇总记录，分析设备损耗规律（如某部件频繁损坏，需评估是否适配介质或操作是否规范），优化维护计划。
六、安全注意事项
所有维护操作需在设备停机、泄压、断电后进行，严禁带压操作；
进入釜内检查（如人孔进入）时，需先通风 30 分钟，检测釜内氧含量（≥19.5%），并安排专人在外监护；
涉及腐蚀性介质或高温操作时，需穿戴防护装备（防腐服、防毒面具、耐高温手套）。
通过以上系统性维护，可有效延长不锈钢反应釜的使用寿命（通常可达 8-15 年，规范维护可延长 30% 以上），同时降低泄漏、爆炸等安全风险，保障生产连续稳定。
