旋转蒸发器通过旋转电机驱动蒸发瓶在水浴锅中均匀受热，并在真空系统配合下降低溶剂沸点，产生的蒸汽经冷凝器冷却后流入接收瓶，从而实现高效、温和的溶剂分离与回收。

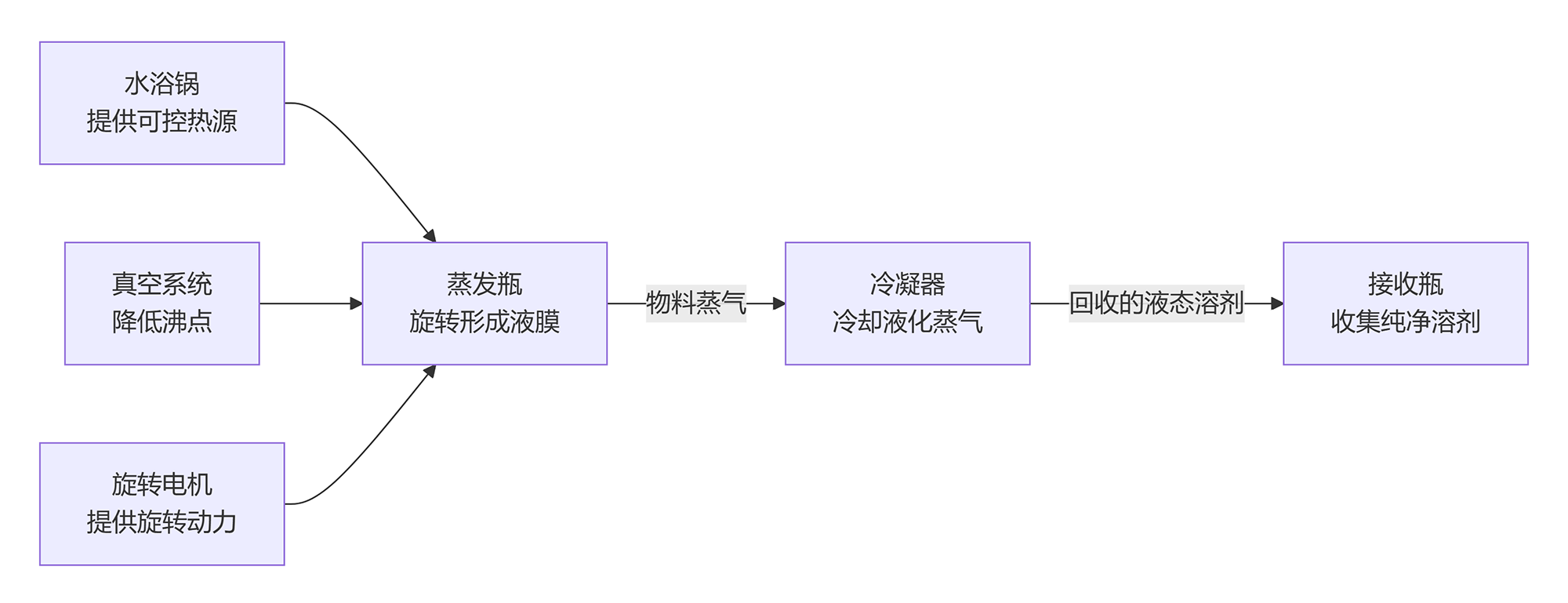

其五大核心组件与工作流程可通过下图直观展示：
理解每个部件的功能和作用，是正确操作、选型乃至故障排除的基础。
一台标准的旋转蒸发器主要由以下六大核心系统构成：
1. 旋转马达与蒸发瓶（旋转系统）
功能：这是“旋转”二字的来源，是整个设备的核心动力和反应容器。
蒸发瓶（旋转瓶）：盛放待处理物料。它的旋转使溶液在瓶内壁形成一层均匀的液膜，极大地增加了蒸发面积，从而显著提高蒸发效率。
旋转马达：驱动蒸发瓶匀速旋转。
关键指标：扭矩。对于高粘度或易结晶的物料，需要大扭矩电机才能保证转速稳定，不卡停。
安全特性：处理易燃易爆溶剂时，必须使用防爆电机。
2. 真空系统
功能：降低系统内部压力，从而显著降低溶剂的沸点。这是实现“低温蒸发”的关键，能有效保护热敏性物质。
组成部分：
设备密封性：所有玻璃接口的密封圈（通常是PTFE或橡胶）必须确保气密性。
真空泵：是产生真空的动力源。常用类型有：
隔膜真空泵：现代实验室首选。无油、耐化学腐蚀、免维护，足以满足大部分常规蒸馏需求。
油旋片式真空泵：真空度高，但需要定期换油，且油蒸气可能反流污染样品，不适用于蒸酸性或可溶性溶剂。
3. 加热锅（加热系统）
功能：为蒸发过程提供可控、均匀的热量，补偿蒸发所吸收的热量。
通常为水浴锅，也有油浴锅（用于更高温度）。
关键指标：
控温精度：数显恒温是标准配置，能精确设定和维持所需温度。
加热范围：通常从室温至90℃或更高。
材质：不锈钢水浴锅更耐用、加热更均匀。
4. 冷凝器（冷凝系统）
功能：将蒸发出来的溶剂蒸气冷却并重新液化，以便于收集回收。
核心部件：冷凝管。内部有螺旋或蛇形管道，以增大冷凝面积。
冷媒：在冷凝管外循环的冷却液体。
常规冷却：自来水或冷却水，适用于高沸点溶剂（如水、乙醇）。
低温冷却：对于低沸点溶剂（如二氯甲烷、乙醚），必须使用低温冷却液循环泵提供-20℃甚至更低的冷媒，否则冷凝效率极低，会导致溶剂大量损失。
类型：
立式冷凝器：结构紧凑，冷凝效率高，是现代主流设计。
斜式冷凝器：传统设计。
5. 接收瓶（收集系统）
功能：收集从冷凝器液化后流下来的溶剂。
通常为球形或梨形，便于拆卸和倾倒。
高级功能：连续进料功能。配备两个或多个接收瓶，通过特殊的阀门切换，允许实验者在不同馏分或不同批次间切换，而无需中断蒸发过程，极大提升了效率。
6. 升降系统（支架与移动系统）
功能：在实验开始和结束时，安全、平稳地升降蒸发瓶，使其浸入或离开水浴锅。
类型：
手动升降：通过手轮或杠杆操作，经济实用。
电动升降：通过按钮控制电机升降，操作省力、定位精确。
一键自动升降：高端功能，可预设位置，实现自动化操作，提升安全性和便捷性。
总结与比喻
您可以将旋转蒸发器的工作过程形象地理解为一个高效的 “溶剂分离工厂”：
旋转马达和蒸发瓶：就像 “进料和扩散车间”，将物料铺开成薄膜，准备蒸发。
真空系统：就像 “高原环境模拟器”，通过降低“气压”让溶剂在低温下就能“沸腾”。
加热锅：就是 “供热中心”，提供蒸发所需的热量。
冷凝器：就是 “冷凝回收塔”，将气态的溶剂“捕捉”并变回液体。
接收瓶：就是 “成品储罐”，负责收集最终产品（回收的溶剂）。
升降架：就是 “安全传送带”，确保整个流程能安全、顺畅地开始和结束。
理解每个部件的角色，不仅能帮助您更好地使用设备，更是进行采购选型和故障诊断的基石。
