前驱体（Precursor）在材料科学、半导体、新能源（如锂电池、光伏）等领域通常指用于合成目标材料的中间化合物或特定组分原料。其生产对设备要求极高，需满足高纯度、无污染、精确控制、安全性强等特性。以下是针对前驱体合成的核心反应设备及配套系统的技术解析：
一、 核心反应设备类型

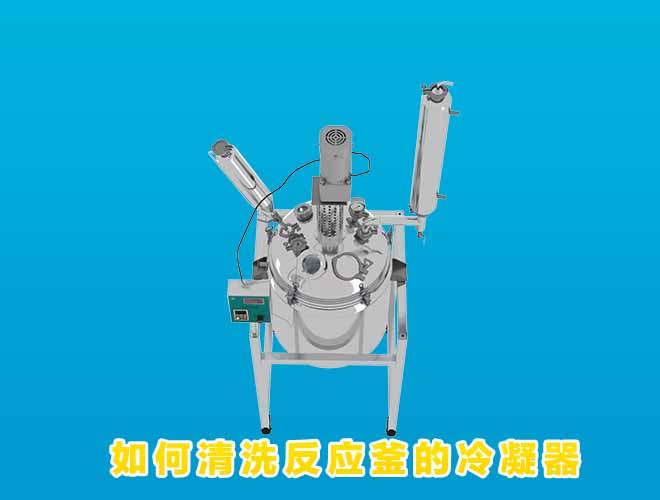

1. 反应釜系统
材质选择：
主体材质：316L/904L不锈钢（超低硫磷）、哈氏合金（耐强腐蚀）、石英玻璃（高纯酸性环境）、衬PTFE/PFA（防金属离子污染）。
关键要求：内壁电解抛光（Ra≤0.4μm），符合ASME BPE标准，减少物料附着。
结构设计：
密封形式：双端面机械密封（气体保护）+ 磁力驱动搅拌（零泄漏）。
多功能接口：预留多个进料/取样/测温/压力传感接口，配置高精度质量流量计（MFC）。
特殊配置：底部出料阀采用底伸式搅拌防沉淀设计，或配备刮壁式搅拌器（高粘度体系）。
温控系统：
夹套循环：导热油（-80~300℃）或高压蒸汽。
内置换热盘管：用于快速升降温（如合成纳米晶前驱体）。
2. 连续流反应器
适用场景：高通量生产、强放热反应（如金属醇盐水解）。
类型：
微通道反应器：持液量小、传质/传热效率高（粒径分布更窄）。
管式反应器：可分段控温，适用于多步连续反应。
优势：减少批次差异，提高产物一致性（如NCM三元前驱体合成）。
二、 配套关键子系统
1. 原料精制与进料系统
纯化模块：
分子筛吸附柱（除水）、蒸馏塔（溶剂提纯）、超滤膜（脱除颗粒）。
进料控制：
高精度计量泵（液体）或质量流量控制器（气体），误差≤±0.5%。
惰性气体保护：氧含量监测仪（维持<1 ppm）。
2. 过程监控系统
在线分析：
pH/ORP传感器：耐氢氟酸/强碱材质（如ZrO₂膜电极）。
拉曼/PAT过程分析：实时监测反应进程，减少离线取样污染。
粒度分析仪：激光衍射探头动态监控颗粒生长（如制备球形前驱体）。
3. 后处理单元
固液分离：
离心机：密闭型碟片离心机（防氧化），材质316L+PTFE涂层。
过滤：烧结金属滤芯（0.1μm精度）或陶瓷膜。
洗涤纯化：
多级逆流洗涤塔：减少杂质离子（如Na⁺、Cl⁻）。
干燥设备：
真空耙式干燥机（低温防团聚）或喷雾干燥（纳米粉体）。
4. 尾气处理系统
冷凝回收：深冷阱（-70℃）回收有机溶剂（如醇类）。
无害化处理：
燃烧塔（处理可燃废气）+ 碱液洗涤塔（吸收酸性气体如HCl）。
活性炭吸附（挥发性有机物）。
三、 材料兼容性风险控制
| 反应类型 | 腐蚀风险 | 设备材质解决方案 |
|---|---|---|
| 金属有机合成 | 有机溶剂溶胀密封件 | 全氟醚橡胶（FFKM）密封 + 衬PFA |
| 氯化物体系 | 氯离子应力腐蚀 | 哈氏合金C-276或钛材 |
| 氟化物前驱体 | 氢氟酸腐蚀玻璃/不锈钢 | 蒙乃尔合金或内衬PCTFE |
| 碱性沉淀 | 强碱晶间腐蚀 | 镍基合金（Inconel 625） |
注：设备使用前需进行钝化处理（硝酸+氢氟酸循环）并在关键焊缝处做晶间腐蚀测试（ASTM A262）。
四、 安全与自动化设计
防爆措施：
反应区防爆认证（ATEX/IECEx），配备爆破片+SIS安全仪表系统。
静电消除：管道接地电阻<10Ω，搅拌桨导电设计。
自动化控制：
DCS/PLC系统集成：自动记录温度-压力-加料曲线（符合FDA 21 CFR Part 11）。
紧急泄放：超压自动启动冷却+惰性气体稀释。
五、 行业应用示例
锂电池正极前驱体（如NiCoMn(OH)₂）：
设备：50m³大型反应釜 + 空气分布器（控制氧化速率）。
关键点：pH梯度控制（±0.05）与粒径D50=8-12μm的稳定性。
半导体ALD前驱体（如TiCl₄、TMA）：
设备：石英玻璃反应器 + -196℃深冷捕集阱。
纯度标准：金属杂质≤10 ppb，颗粒物≤Class 1。
六、 设备选型建议
小试阶段：5L~20L多功能夹套釜（带在线监测接口）。
中试放大：模块化连续流系统（易于工艺转移）。
量产线：
多釜并联（批次生产）或定制连续反应-结晶一体化设备。
投资成本：高纯系统造价约为普通化工设备的3~5倍。
重要原则：前驱体设备必须遵循 "产品即设备" 理念——设备内壁的洁净度直接决定产物纯度。投产前需进行清洁验证（擦拭取样测TOC/离子残留）和空白实验（运行模拟物料检测本底污染）。
