不锈钢反应釜的配套方案需要根据具体的工艺需求（如反应类型、温度、压力、物料性质、规模等）、自动化程度以及预算进行设计和选择。以下是一个比较全面且常见的配套方案组成，涵盖了核心系统和辅助设施：

一、核心反应系统

反应釜主体：
- 材质：通常为304、316L不锈钢（耐腐蚀性递增），特殊要求可选哈氏合金、钛材内衬等。
- 容积：从实验室小试的几升到工业生产的上百立方米不等。
- 设计压力/温度：根据工艺要求确定，需符合压力容器规范。
- 结构：夹套式（最常见）、盘管式（内置或外置）、或两者结合（强化换热）。
- 接口：预留各种工艺管口（进料、出料、排气、泄放、测温、测压、视镜、人孔/手孔、备用口等）。
搅拌系统：
- 驱动电机：防爆型（化工环境必须）、变频调速（控制搅拌强度）。
- 减速机：匹配电机功率和转速要求（如摆线针轮、齿轮减速）。
- 搅拌轴：不锈钢材质，根据长度可能需要底轴承支撑。
- 机械密封/磁力密封：
  - 机械密封：单端面/双端面，需配套密封液系统（加压、缓冲罐、压力监控）。适用于大多数中低压场合。
  - 磁力密封（磁力耦合驱动）：无接触、零泄漏，是处理剧毒、易燃易爆、昂贵、高纯度、无菌或高压物料的首选。核心配套：磁力驱动器（内外磁转子）、隔离套（承受釜内压力）、冷却系统（防止磁体退磁）。
- 搅拌桨叶：根据物料粘度、混合、分散、传热等需求选择（如桨式、推进式、涡轮式、锚式、框式、螺带式等）。
传热温控系统：
- 加热/冷却介质：蒸汽、导热油（电/燃气/蒸汽加热）、热水、冷冻水、乙二醇水溶液、液氮等。
- 循环单元：
  - 导热油电加热循环系统：包含电加热器、高温循环泵、膨胀槽、控制系统。控温精确（±1°C），温度范围广（最高可达300°C+）。
  - 蒸汽系统：蒸汽源（锅炉或外供）、减压阀、疏水阀、控制阀。
  - 冷却水系统：冷却塔、冷冻机组（冷水机/乙二醇机组）、循环泵、储液罐。
- 控制阀门：气动/电动调节阀，精确控制进入夹套/盘管的介质流量。
- 温度传感器： PT100铂电阻（常用）或热电偶，插入釜内物料中。

二、进料与出料系统

进料系统：

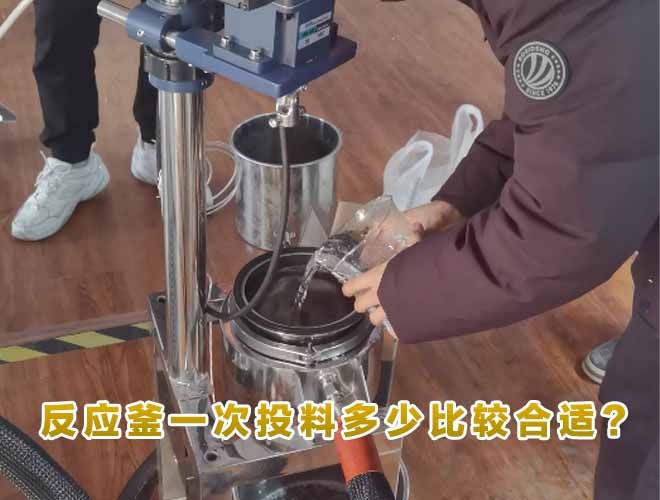

- 固体投料：人孔/手孔（人工）、真空抽料（粉末）、固体投料器（旋转阀、螺旋加料器）。
- 液体投料：
  - 高位槽滴加：简单可靠，依赖重力。
  - 计量泵：齿轮泵、隔膜泵（需防爆），精确控制流量，可远程控制。
  - 加压滴加罐：用惰性气体（如N2）加压输送。
- 气体进料：通过减压阀、流量计（质量流量计）、控制阀接入。
- 真空进料：利用釜内真空将液体从低位槽吸入。
出料系统：
- 釜底阀：关键部件！常用有：上展式/下展式放料阀（手动/气动）、球阀（气动）、底搅拌出料阀（带搅拌功能的阀门，防结晶堵塞）。
- 输送：重力流至储罐、接收罐，或用泵（离心泵、隔膜泵、转子泵）输送。
- 过滤：如需在线过滤，可配烛式过滤器、袋式过滤器或离心机接口。

三、压力、真空与惰性保护系统

压力系统：
- 惰性气源（N2、Ar钢瓶或制氮机）。
- 减压阀、压力表/压力传感器。
- 进气调节阀（手动/自动）。
真空系统：
- 真空泵：水循环泵（经济，极限真空度较低）、旋片式油泵（常用，较高真空）、干式螺杆泵/爪泵（无油，清洁）、罗茨泵（高抽速，需前级泵）。
- 真空缓冲罐。
- 真空表/真空传感器。
- 真空管路、阀门、过滤器（防止物料抽入泵内）。
泄放安全系统：
- 安全阀：弹簧式，设定压力略高于最高工作压力。
- 爆破片：在安全阀可能失效或介质易结晶堵塞安全阀时使用，或与安全阀串联（爆破片在前）。必须！
- 泄放管路：引至安全地点（室外、泄放罐）。

四、测量、控制与自动化系统 (DCS/PLC)

传感器：
- 温度（釜内、夹套入口/出口）。
- 压力（釜内）。
- 液位（可选，视镜、雷达、电容式、差压式）。
- pH值（可选，带自清洗）。
- 搅拌转速/扭矩。
- 流量（进料、循环介质）。
执行机构：
- 调节阀（温度、压力、进料流量）。
- 变频器（搅拌电机、循环泵）。
- 开关阀（进料、出料、切换管路）。
控制系统：
- 核心： PLC（可编程逻辑控制器）或 DCS（分布式控制系统）。
- 人机界面：触摸屏HMI或工控机+SCADA软件。
- 功能：
  - 数据采集与显示（实时曲线、历史趋势）。
  - 自动控制（PID控制温度、压力、流量、pH等；程序升温/降温；按配方自动加料）。
  - 连锁报警与安全停机（超温、超压、超速、低液位、搅拌故障、密封失效等）。
  - 配方管理、批次记录、报表生成。

五、辅助设备与设施

管路阀门管件：不锈钢管道、管件（弯头、三通等）、阀门（球阀、截止阀、止回阀）、过滤器、视盅等。确保材质兼容、密封可靠。
取样系统：在线取样阀（带冷却盘管）或取样器。
清洗系统 (CIP)：喷淋球、清洗液储罐、加热器、循环泵（实现釜内自动清洗）。
冷凝回流系统：针对需要回流的反应，配冷凝器（立式/卧式）、分水器、回流比控制器。
尾气处理系统：根据废气成分选择（冷凝回收、吸收塔、活性炭吸附、RTO焚烧等）。
阻火器/呼吸阀：安装在排气口，防止火焰回窜或调节常压釜的呼吸。
操作平台与梯子：便于操作、维护和观察。
电控柜：集中放置驱动器、变频器、PLC、继电器等电气元件，需符合防爆区域要求。

常见配套方案组合示例

基础型（手动/半自动）：
- 釜体 + 机械密封搅拌 + 夹套 + 简单温控（电加热棒/手动蒸汽阀门） + 压力表/安全阀/爆破片 + 视镜 + 手动阀门管路 + 高位槽滴加。
标准温控型：
- 釜体 + 机械密封搅拌 + 夹套/盘管 + 导热油电加热循环系统（含泵、膨胀槽、控制柜） + 压力/真空系统（含泵、仪表） + 基本进/出料阀 + 基础仪表（温度、压力） + 半自动控制（温控表）。
高要求工艺型：
- 釜体 + 磁力密封搅拌 + 强化换热（夹套+内盘管） + 高精度导热油系统 + 全自动进料系统（计量泵/加压罐） + 完善的压力/真空/惰性保护系统 + PLC/HMI控制系统（实现多参数PID、程序控制、数据记录） + 在线取样 + 泄放收集 + 必要传感器（温度、压力、液位/pH） + CIP接口。
无菌/洁净型（制药、生物）：
- 在“高要求工艺型”基础上：全不锈钢抛光（Ra≤0.4μm） + 无死角结构 + 卫生级阀门管件（隔膜阀） + 完善CIP/SIP（在线灭菌）系统（蒸汽灭菌管路、温度验证点） + 更高等级密封 + 空气过滤器（呼吸口） + 严格的材质证书和验证文件（DQ/IQ/OQ/PQ）。
