以下是反应釜的全面分类体系，涵盖结构形式、压力等级、加热方式、混合技术、材料体系、特殊功能六大维度，结合典型应用场景与技术特点：
一、按主体结构形式分类
| 类型 | 结构特点 | 适用场景 | 代表案例 |
|---|---|---|---|
| 开式反应釜 | 顶盖可拆卸（法兰连接） | 间歇操作、清洗频繁的工艺 | 染料合成、医药中间体反应 |
| 闭式反应釜 | 整体焊接密封 | 高压/高真空、连续生产 | 聚酯缩聚釜、加氢反应釜 |
| 卧式反应釜 | 水平圆筒+多轴搅拌 | 高粘度物料脱挥、固相反应 | PET终缩聚釜、橡胶后处理 |
| 塔式反应器 | 多级垂直串联 | 分阶段控温控压的连续流程 | 丙烯酸连续聚合装置 |
二、按压力等级分类
| 类型 | 压力范围 | 设计要点 | 典型应用 |
|---|---|---|---|
| 常压釜 | 0~0.1 MPa（表压） | 简易通气系统 | 酯化反应、溶液混合 |
| 中低压釜 | 0.1~1.6 MPa | 加强壳体厚度 | 乳液聚合、磺化反应 |
| 高压釜 | 1.6~100 MPa | 多层包扎/锻造厚壁 | 聚乙烯高压聚合、加氢裂化 |
| 高真空釜 | 绝对压力≤100 Pa | 高精度密封+特种真空系统 | 聚酯缩聚、OLED材料提纯 |
| 超高压釜 | >100 MPa | 预应力缠绕结构 | 金刚石合成、超临界水氧化 |
三、按加热/冷却方式分类
| 类型 | 传热原理 | 效率特点 | 适用场景 |
|---|---|---|---|
| 夹套式 | 夹套内通热媒/冷媒 | 换热面积中等 | 通用型反应（80%场景） |
| 半管夹套 | 螺旋半管焊接在釜体外壁 | 承压能力高、死区少 | 聚酯酯化釜、高压反应 |
| 内盘管式 | 金属管浸入物料内部 | 传热系数提升30~50% | 高粘度物料（树脂聚合） |
| 电加热式 | 电阻丝/电磁感应直接加热 | 控温快但能耗高 | 实验室小型釜、高温特种反应 |
| 外循环式 | 物料泵送至外部换热器 | 解决釜内换热不足问题 | 强放热反应（硝化） |
四、按混合技术分类
| 搅拌类型 | 流体动力学特性 | 粘度适应范围 | 经典应用 |
|---|---|---|---|
| 桨叶式 | 径向流为主 | < 1,000 mPa·s | 低粘度溶液反应 |
| 推进式 | 强轴向流动 | < 5,000 mPa·s | 乳化、悬浮聚合 |
| 涡轮式 | 高剪切+径向/轴向流 | < 10,000 mPa·s | 气液分散（发酵） |
| 锚式/框式 | 贴近壁面刮擦 | 10³~10⁵ mPa·s | 硅橡胶合成、巧克力调温 |
| 螺带式 | 轴向输运+全域混合 | 10⁴~10⁶ mPa·s | 高填充度浆料（电池电极材料） |
| 组合式 | 多桨协同（锚+泛能桨） | 10~10⁶ mPa·s | 聚酯全流程反应 |
| 无搅拌式 | 静态混合/气流驱动 | 依赖外部动力 | 连续管式反应器、流化床 |
五、按材料体系分类
| 材质类型 | 耐腐蚀特性 | 温度极限 | 典型应用场景 |
|---|---|---|---|
| 304不锈钢 | 耐弱酸、有机溶剂 | -196~400℃ | 食品加工、普通化工 |
| 316L不锈钢 | 耐氯化物点蚀（Cl⁻<200ppm） | -196~450℃ | 制药、海水介质设备 |
| 哈氏合金C-276 | 耐混酸、湿氯气 | -196~1000℃ | 钛白粉氯化、强酸环境 |
| 锆/钽内衬 | 极致耐蚀（王水、氢氟酸） | 锆：300℃/钽：250℃ | 核燃料后处理、氟化工 |
| 搪玻璃复合釜 | 耐强酸（除氢氟酸） | -20~230℃ | 苯磺化、盐酸合成 |
| 镍基合金625 | 抗氧化/高温强度 | 1100℃ | 烃类裂解、乙烯焦油处理 |
| 石墨材质 | 耐酸导热、但脆性大 | 400℃（非氧化气氛） | 磷酸浓缩、盐酸回收 |
六、特殊功能型反应釜
| 类型 | 核心技术特点 | 解决痛点 | 应用领域 |
|---|---|---|---|
| 磁力搅拌釜 | 全封闭无轴封 | 杜绝泄漏（剧毒/无菌） | 高活性医药合成 |
| 微通道反应器 | 微米级流道+超高比表面积 | 强放热反应失控风险 | 硝化、氟化、重氮化 |
| 光化学反应釜 | 集成石英视窗+UV光源系统 | 光能精准传递 | 光催化降解、光聚合 |
| 超临界反应釜 | 耐压>22.1MPa+快速泄压系统 | 超临界流体传质 | 超临界CO₂萃取、SCWO |
| cGMP生物反应器 | 电解抛光(EP)+全自动CIP/SIP | 细胞培养无菌要求 | 单抗、疫苗生产 |
| 流化床反应器 | 气体分布板+旋风分离器 | 气固非均相反应效率 | 石油催化裂化(FCC)、多晶硅 |
七、极端工况反应釜特例
| 类型 | 极限参数 | 工程解决方案 | 工业案例 |
|---|---|---|---|
| 深冷反应釜 | -196℃（液氮温度） | 真空多层绝热结构 | 丁基橡胶聚合 |
| 超高温反应釜 | >1600℃ | 碳化硅内胆+电磁感应 | 碳化硅晶体制备 |
| 强辐射环境釜 | 耐γ射线>10⁶ Gy | 铅屏蔽层+硼钢内衬 | 放射性废料固化 |
| 超高压反应釜 | 1~10 GPa | 金刚石压砧+液压系统 | 人造钻石合成（实验室） |

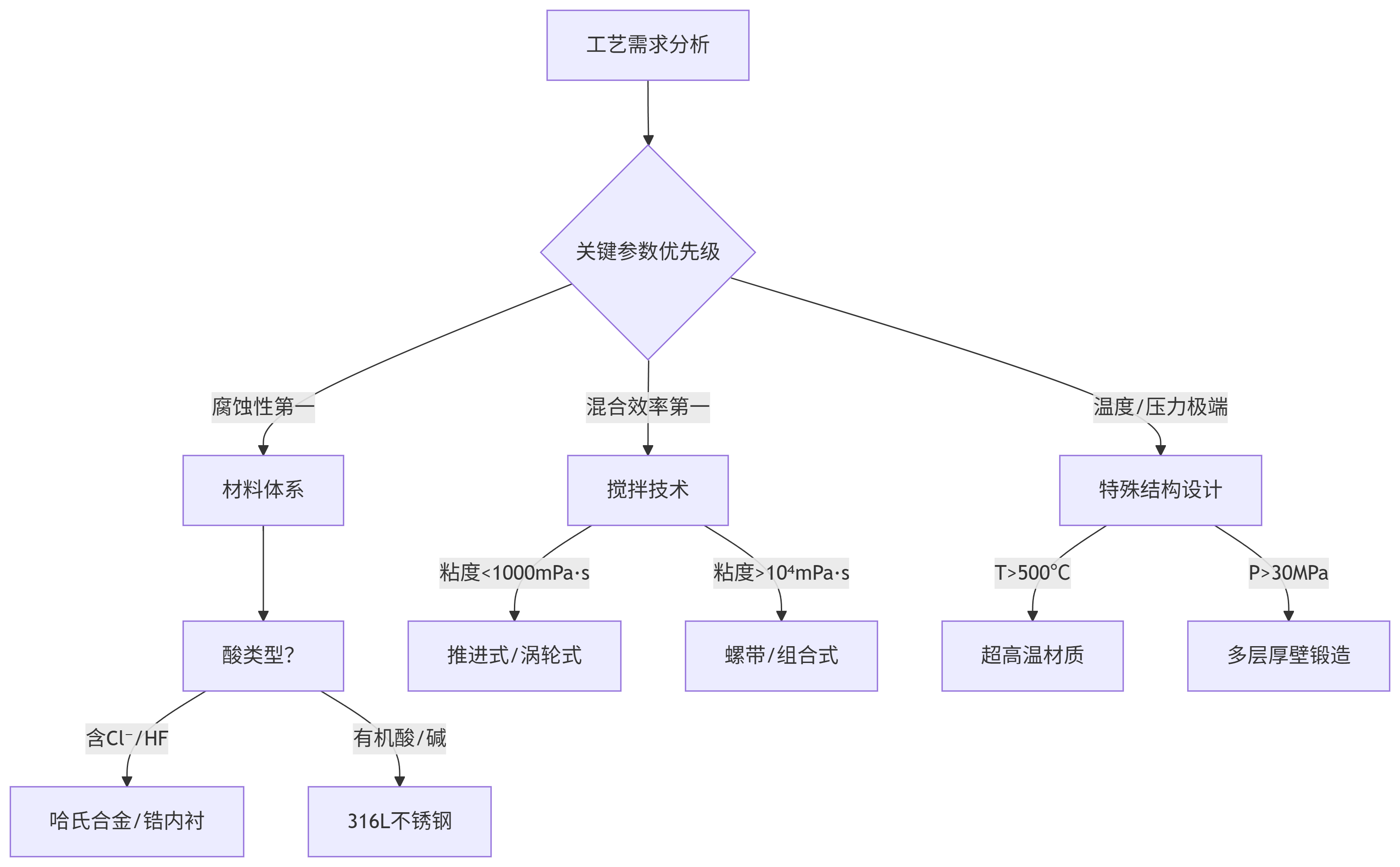

选型决策树：三步锁定反应釜类型
重要提示：实际选型需综合评估：
工艺安全性：放热剧烈程度、物料毒性（如硝化釜需双冷却系统）
全生命周期成本：哈氏合金釜造价是316L的5-8倍，但寿命可延长10年
合规性：制药需FDA认证，压力容器需ASME/GB150认证
可维护性：磁力釜密封免维护但扭矩有限，机械密封需定期更换
